Крупносерийное производство строительных материалов основано на минимизации количества брака, максимальном увеличении времени непрерывной безотказной работы и достижении безупречного качества поверхности прямо с линии. Расширение производства дверей и окон из ПВХ обнажает ограничения в оборудовании. Руководителям предприятий часто приходится сталкиваться с нестабильностью расплава, несоответствием размеров на высоких скоростях и длительной заменой инструментов, которые ограничивают производительность. Выбор правильного оборудования требует выхода за рамки базовых требований к пропускной способности. Вы должны оценить геометрию экструдера, скоординированный технологический процесс, точность калибровки и автоматизацию управления. В этом руководстве представлена техническая основа для оценки и спецификации производственной линии. Мы описываем, как обеспечить строгие допуски на размеры, эстетические требования и целевые показатели эксплуатационной эффективности, не полагаясь на метод проб и ошибок в заводских цехах.
Геометрия экструдера требует стабильности: параллельные двухшнековые экструдеры обычно обеспечивают превосходную стабильность расплава и могут повысить производительность жесткого ПВХ до 30% по сравнению с коническими альтернативами, что напрямую влияет на выпуск больших объемов.
Калибровка является узким местом: длина и вакуумная эффективность калибровочного стола определяют максимальную скорость линии без ущерба для структурной целостности профиля.
Гибкость инструментов обеспечивает окупаемость инвестиций: гибкие возможности настройки сокращают время простоя при переключении между стандартными дверными коробками, панелями из ДПК (древесно-пластикового композита) и сложными пластиковыми стальными дверными и оконными профилями.
Интегрированная отделка повышает ценность: встроенная обработка поверхности (ламинирование или горячее тиснение) снижает затраты на вторичную обработку и ускоряет вывод продукции на рынок.
Поддержка поставщиков снижает риск. Партнерство с признанным производителем экструзионных машин для профилей, который предлагает строгие заводские приемочные испытания (FAT), имеет решающее значение для обеспечения быстрого внедрения и минимизации рисков внедрения.

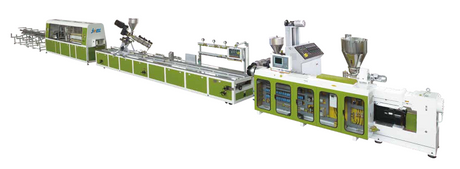

Высокопроизводительная экструзионная машина для производства дверных профилей из ПВХ работает как синхронизированная система. Каждый компонент, от устройства подачи материала до режущей пилы, должен иметь точную координацию. Выбор компонентов напрямую определяет максимальную скорость лески и конечное качество профиля.
Главный приводной двигатель приводит в действие процесс экструзии. Вы должны оценить крутящий момент и энергоэффективность этих двигателей. Синхронные двигатели с постоянными магнитами (PMSM) обладают явными преимуществами по сравнению со стандартными двигателями переменного тока. Они обеспечивают более высокий крутящий момент при более низких оборотах и сохраняют отличную энергоэффективность в различных условиях нагрузки. Переход на привод PMSM снижает потребление электроэнергии и сводит к минимуму выделение тепла внутри корпуса двигателя. Это приводит к снижению долгосрочных операционных расходов.
Мотор тип | Энергоэффективность | Крутящий момент на низких оборотах | Требования к техническому обслуживанию |
|---|---|---|---|
Стандартный двигатель переменного тока | Умеренный (75-85%) | Ниже | Высокий (износ щеток и подшипников) |
ПМСМ (постоянный магнит) | Высокий (90-95%) | Максимум | Низкий (меньше движущихся частей) |
Геометрия экструдера определяет, насколько эффективно машина плавит и смешивает рецептуру ПВХ. Для непрерывного производства больших объемов требуются специальные конструкции шнеков, чтобы предотвратить деградацию материала.
Особенность | Конический двухшнековый экструдер | Параллельный двухшнековый экструдер |
|---|---|---|
Выходная мощность | Умеренный (идеально подходит для небольших и средних тиражей) | Высокий (оптимизирован для крупномасштабного производства) |
Стабильность расплава | Хорошо на низких скоростях | Превосходство на высоких скоростях |
Скорость сдвига | Более высокий сдвиг, более быстрая пластификация | Меньший сдвиг, предотвращает деградацию ПВХ |
Фокус на приложениях | Стандартные профили, штампы высокого давления | Объемные дверные полотна, широкие профили |
Соотношение длины к диаметру (L/D) сильно влияет на качество пластификации. Составы жесткого ПВХ требуют точного контроля давления расплава. Оптимальное соотношение L/D гарантирует, что материал находится в цилиндре достаточно времени для равномерного плавления без горения. Обработка составов с высоким содержанием кальция или ДПК сопряжена с серьезным риском истирания. Необходимо указать биметаллические стволы и специально обработанные винты. Покрытия из карбида вольфрама защищают витки винтов от быстрого износа, обеспечивая стабильную производительность в течение тысяч часов работы.
Экструзионная головка придает расплавленному пластику конечный профиль. Конструкция канала потока внутри матрицы определяет жизнеспособность продукта. Плохо спроектированные каналы вызывают застой материала, что приводит к сгоранию ПВХ и разрушению профилей. Внутренняя геометрия должна обеспечивать плавный, сбалансированный поток по всему поперечному сечению. Специальная машина для изготовления профилей ПВХ позволяет изготавливать сложные многоместные штампы. Эти штампы позволяют одновременно выдавливать сложные конструкции дверных панелей и многокамерные рамы. Точная обработка кромок матрицы обеспечивает равномерную толщину стенок, что предотвращает коробление на этапе охлаждения.
Калибровочные таблицы замораживают расплавленный профиль до его окончательных размеров. Длина стола и эффективность вакуумных насосов определяют максимальную скорость линии. Для линий большого объема обычно требуются калибровочные таблицы длиной от 6 до 11 метров. Тяжелым дверным профилям требуется длительное время охлаждения, чтобы внутреннее тепло не размягчило внешние стенки после выхода из стола. Высокопроизводительные вакуумные насосы прижимают профиль к калибровочным блокам, обеспечивая строгие допуски. Системы водяного охлаждения с замкнутым контуром обеспечивают быстрый отвод тепла. Они циркулируют охлажденную воду через калибровочные блоки, эффективно извлекая тепло и сохраняя водные ресурсы.
Операторы должны следовать строгим процедурам при настройке этапа калибровки:
Точно совместите выход матрицы с первым сухим калибровочным блоком, чтобы предотвратить разрыв профиля.
Установите начальное вакуумное давление, достаточно высокое, чтобы стабилизировать внешние стенки, не вызывая сопротивления.
Отрегулируйте клапаны потока воды, чтобы предотвратить быстрое закаливание, вызывающее внутреннее напряжение.
Постоянно контролируйте размеры профиля в течение первых 10 минут после запуска, чтобы учесть тепловое расширение.
Тяговое устройство протягивает профиль через калибровочный стол. Тяговые устройства Caterpillar обеспечивают постоянную тяговую силу. Для надежного захвата профиля, не вызывая деформации, используются немаркирующие резиновые накладки. Скорость вытягивания должна идеально синхронизироваться с производительностью экструдера. За вытягиванием следуют прецизионные режущие агрегаты. Вы можете выбирать между планетарными пилами для больших толстостенных профилей или гильотинными фрезами для меньших секций. Пилы должны быть оснащены надежными системами пылеудаления для поддержания чистой рабочей среды. Синхронизированное с ПЛК отслеживание обеспечивает соответствие резака скорости линии, обеспечивая точную длину резки без замедления производства.
Интеграция последующей обработки поверхности исключает необходимость автономной обработки. Вы можете добавить встроенные секции горячего тиснения, ламинирования или печати непосредственно после выгрузки. Эти устройства наносят пленку под дерево или индивидуальную эстетическую отделку, пока профиль все еще движется. Поточное ламинирование основано на точном контроле натяжения и целенаправленном нагреве для соединения фольги с подложкой из ПВХ. Такая интеграция снижает затраты на вторичную обработку, сводит к минимуму обработку материалов и ускоряет вывод продукции на рынок.
Производственные мощности выходят за рамки цифр, указанных в технических характеристиках. Вы должны оценить, как оборудование справляется с реальными производственными условиями, вариациями материалов и непрерывной работой на высоких скоростях.
Производители часто рекламируют теоретическую максимальную производительность в килограммах в час. Вы должны отличить это теоретическое число от фактического полезного урожая. Высокоскоростная экструзия приводит к образованию отходов во время запуска, остановки и колебаний скорости. Оцените заявления производителей о повышении производительности в сравнении с реальными условиями вашего производства. Машина, которая производит 500 кг/час, но производит 15% отходов, дает меньше полезного продукта, чем стабильная машина, работающая со скоростью 450 кг/час и всего 2% отходов. Сосредоточьтесь на оборудовании, которое быстро достигает установившегося режима работы и сохраняет жесткие допуски при незначительных изменениях напряжения или температуры.
Крупносерийное производство часто требует использования нескольких рецептур материалов. Оцените способность машины обрабатывать различные сухие смеси. Составы во многом определяют настройку машины. Стандартная смесь жесткого ПВХ может содержать 10–15 частей на сотню смолы карбоната кальция. В рецептурах с высоким содержанием наполнителей это значение увеличивается до 40 частей на час и более, радикально изменяя реологию расплава. Экструдер должен генерировать сдвиг, достаточный для плавления ПВХ без сжигания стабилизаторов. Модификаторы ударной вязкости, такие как CPE (хлорированный полиэтилен), требуют точного контроля температуры для равномерного диспергирования. Если температура расплава падает слишком низко, модификаторы ударной прочности не активируются, что приводит к хрупкости дверных коробок, которые трескаются во время установки.
Возможности совместной экструзии обязательны для производства пластиковых стальных дверных и оконных профилей . В этих установках используется несколько экструдеров, подающих материал в одну матрицу. Они позволяют экструдировать устойчивый к атмосферным воздействиям внешний слой из ASA или PMMA поверх высоконаполненной сердцевины из ПВХ или интегрировать стальное армирование непосредственно в структуру профиля.
Выведение экструдера на максимальную скорость часто дестабилизирует расплав. Вы должны поддерживать постоянную температуру и давление расплава, чтобы предотвратить дефекты поверхности. Технические требования к стабильности на высоких скоростях включают усовершенствованную геометрию шнека, точные зоны нагрева цилиндра и чувствительные датчики давления расплава. Совместная работа этих компонентов обеспечивает подачу однородного расплава в матрицу, обеспечивая гладкую поверхность без дефектов даже при максимальных скоростях линии.
При возникновении дефектов операторы должны немедленно диагностировать первопричину:
Поверхность акульей кожи: указывает на разрушение расплава. Уменьшите скорость вытягивания или увеличьте температуру кромки матрицы на 2–5 градусов Цельсия.
Пожелтение или изменение цвета: указывает на деградацию материала. Проверьте вентиляторы охлаждения ствола и проверьте дозировку стабилизатора в сухой смеси.
Размерные скачки: вызваны неравномерной подачей или износом винтов. Осмотрите дозатор и проверьте силу тока главного двигателя на предмет колебаний.
Выбор экструдера для дверных и оконных профилей требует анализа эксплуатационной эффективности, возможностей автоматизации и требований к техническому обслуживанию. Эти факторы определяют долгосрочную жизнеспособность вашей производственной линии.
Потребление энергии сильно влияет на рентабельность производства. Проанализируйте удельное энергопотребление машины, измеряемое в киловатт-часах на килограмм перерабатываемого материала (кВтч/кг). Оценить эффективность систем обогрева и охлаждения ствола. Керамические ленточные нагреватели с изолированными крышками уменьшают потери тепла. Частотно-регулируемые приводы вакуумных насосов снижают потребляемую мощность, когда не требуется полная мощность вакуума. Эффективные системы водоснабжения с замкнутым контуром сокращают как потребление воды, так и энергию, необходимую для охлаждения.
Современная экструзия опирается на передовую автоматизацию. Передовые системы ПЛК управляют всей линией. Они обеспечивают управление рецептами, позволяя операторам мгновенно загружать определенные температурные профили и настройки скорости для различных продуктов. Автоматизированный контроль температуры использует PID-алгоритмы для предотвращения перегрева в зонах ствола. Диагностика неисправностей в режиме реального времени немедленно выявляет проблемы, сокращая время устранения неполадок. Синхронизированный технологический процесс гарантирует, что скорости плавки, штамповки и вытягивания остаются идеально скоординированными. Это предотвращает проблемы с натяжением лески, которые приводят к растяжению или застреванию профиля. Интеграция встроенных систем измерения размеров, таких как лазерные или оптические сканеры, автоматизирует контроль качества, предупреждая операторов в тот момент, когда профиль выходит за пределы допуска.
Использование нескольких артикулов на одной линии экструзии дверных коробок из ПВХ требует частой смены инструментов. Оцените наличие систем быстрой смены штампов. В этих системах используются стандартные монтажные пластины и быстроразъемные зажимы, что позволяет сократить время физической переналадки. Модульные установки калибровки позволяют операторам быстро заменять калибровочные блоки. Рассчитайте финансовые последствия времени переналадки. Сокращение смены инструмента с четырех часов до двух часов фактически добавляет сотни килограммов производственной мощности к вашему еженедельному графику.
Развертывание новой экструзионной линии сопряжено со значительными логистическими и эксплуатационными проблемами. Подготовка вашего предприятия и вашей рабочей силы сводит к минимуму риски внедрения и ускоряет путь к полноценному производству.
Высокопроизводительные экструзионные линии требуют значительного физического пространства. Стандартная двухвинтовая линия 65/132 требует минимальной площади 30 на 4 метра. Фундамент должен выдерживать статические нагрузки, превышающие 8000 килограммов на основании экструдера. Тяжелые двухшнековые экструдеры требуют железобетонных полов для предотвращения передачи вибрации. Прокладка траншей для линий водоснабжения и электропередач защищает производственный цех от опасности споткнуться. Системы охлажденной воды должны подавать воду температурой 10-15 градусов Цельсия с расходом не менее 15 кубических метров в час. Для надежной работы пневматических отрезных пил и штабелирующих столов линиям сжатого воздуха требуется постоянное давление от 0,6 до 0,8 МПа. Убедитесь, что на вашем предприятии имеется инфраструктура высоковольтного электроснабжения, необходимая для поддержки всей подключенной нагрузки машины.
Высокотехнологичные экструзионные линии требуют квалифицированных операторов. Обратите внимание на реальность того, что автоматизированные системы требуют обучения. Операторы должны понимать новые экраны ЧМИ, системы управления рецептами и сложные протоколы устранения неполадок. Переход от ручных станков к полностью автоматизированным линиям обнажает пробелы в навыках. Инвестируйте в комплексные программы обучения. Операторам необходимо знать, как интерпретировать сигналы тревоги давления расплава, регулировать настройки вакуума для исправления деформации профиля и выполнять безопасную замену инструментов.
Ежедневные процедуры технического обслуживания предотвращают катастрофические сбои. Перед началом смены операторы должны выполнить следующие проверки:
Осмотрите фильтры вакуумного насоса и очистите их от скопившейся пыли из ПВХ.
Проверьте поток воды через все калибровочные блоки, чтобы предотвратить работу всухую.
Проверьте уровень масла в коробке передач и обратите внимание на необычные признаки вибрации.
Откалибровать давление тяговой гусеницы, чтобы избежать смятия тонкостенных профилей.
Поломки оборудования останавливают производство. Определите риски, связанные с запатентованными компонентами. Машины, изготовленные с использованием специальной электроники или коробок передач от одного производителя, оставляют вас уязвимыми к длительным простоям, если у производителя возникают проблемы с цепочкой поставок. Подчеркните важность машин, изготовленных из стандартизированных деталей, произведенных по всему миру. Стандартизированные подшипники, контакторы, частотно-регулируемые приводы и модули ПЛК обеспечивают соответствие международным производственным стандартам. Вы можете приобрести эти детали на месте, что позволит избежать недель простоев в ожидании поставок за границу.
Ваши отношения с поставщиком оборудования выходят далеко за рамки первоначальной покупки. Проверка производителя гарантирует, что вы получите надежное оборудование и компетентную техническую поддержку.
Проверьте профессиональный опыт производителя в области применения жесткого ПВХ, ДПК и дверных профилей. Производителям оборудования для обработки пластмасс часто не хватает тонкого понимания, необходимого для экструзии сложных профилей. Специализированный производитель экструзионного оборудования для профилей понимает особенности реологического поведения высоконаполненного ПВХ. Они знают, как спроектировать штампы, которые уравновешивают поток для многокамерных оконных рам и тяжелых дверных полотен. Попросите тематические исследования или справочные сайты, демонстрирующие их успех в крупносерийном производстве строительных материалов.
Никогда не принимайте машину без строгих заводских приемочных испытаний. Определите непреложные критерии успешного прохождения ЗПИ. Производитель должен запустить экструзионную машину для производства профилей ПВХ с использованием конкретной рецептуры материала и точного инструмента. Они должны достичь гарантированной скорости производства и поддерживать допуски на размеры в течение непрерывного периода, обычно от 4 до 8 часов. Это доказывает возможности машины еще до того, как она покинет предприятие. Это позволяет вам выявлять и устранять ошибки программного обеспечения, проблемы с нагревом или дисбаланс кристалла перед отправкой.
Оцените инфраструктуру поддержки после установки поставщика. Ознакомьтесь с их соглашениями об уровне обслуживания (SLA) относительно времени реагирования на технические проблемы. Возможности удаленной диагностики позволяют инженерам производителя безопасно входить в ваш ПЛК и мгновенно устранять неисправности программного обеспечения или датчиков. Обеспечьте наличие локализованных технических специалистов по обслуживанию на местах. В случае возникновения механической неисправности вам необходимо быстро вызвать технического специалиста на место, чтобы минимизировать производственные потери.
Начните технические консультации с поставщиками, включенными в короткий список, для обсуждения конкретных чертежей профиля и рецептур материалов.
Запросите подробные данные о потреблении энергии (кВтч/кг) на основе фактических производственных циклов, чтобы рассчитать долгосрочные расходы на коммунальные услуги.
Составьте строгие требования FAT, которые требуют, чтобы ваша конкретная сухая смесь обрабатывалась на целевых скоростях, прежде чем одобрить отправку.
Оцените инфраструктуру охлаждающей воды и электропитания вашего предприятия, чтобы убедиться, что она сможет поддерживать новую экструзионную линию.
Ответ: Производительность обычно варьируется от 300 кг/час до более 800 кг/час. Точный выход сильно зависит от веса профиля, конкретного состава материала и размера двухшнекового экструдера. Более тяжелые дверные панели обеспечивают более высокую пропускную способность по сравнению с тонкостенными оконными рамами.
Ответ: Параллельные двухшнековые экструдеры обеспечивают меньший сдвиг и более длительное время пребывания. Это делает их идеальными для больших объемов, высокоскоростных операций со стабильной пластификацией. Конические экструдеры быстро создают более высокие сдвиговые усилия и давление, что подходит для небольших объемов производства и очень сложных и небольших профилей.
Ответ: Для крупносерийного производства дверных коробок обычно требуются калибровочные столы длиной от 6 до 11 метров. Толстостенные профили сохраняют значительное внутреннее тепло. Им требуется расширенная вакуумная калибровка и водяное охлаждение для обеспечения стабильности размеров и предотвращения деформации после экструзии.
О: Да, одна машина может производить как путем замены экструзионной матрицы, так и калибровочного инструмента. Вы должны убедиться, что производительность экструдера и размеры захвата вытягивающего устройства соответствуют размерам, позволяющим обрабатывать как большие дверные панели, так и меньшие оконные рамы.
О: Да, устройства для ламинирования и горячего тиснения могут быть установлены непосредственно после разгрузочного устройства. Для этого требуется дополнительная площадь пола, обычно от 2 до 4 метров. Это устраняет необходимость вторичной обработки в автономном режиме, что значительно снижает затраты на рабочую силу и погрузочно-разгрузочные работы.
Ответ: Предотвращение поверхностных дефектов требует точного контроля температуры во всех зонах цилиндра, полированного канала потока матрицы и скоординированной скорости вытягивания. Поддержание постоянного давления расплава и использование высокоэффективной вакуумной калибровки также предотвращают появление акульей кожи и скачков размеров на высоких скоростях.
Ответ: Полная линия обычно требует общей подключенной нагрузки от 150 до 400 кВт, в зависимости от размера экструдера и последующего оборудования. Эксплуатационная потребляемая мощность обычно составляет от 60% до 70% от подключенной нагрузки в установившемся режиме производства.
