Приобретение экструзионного оборудования представляет собой дорогостоящие капитальные затраты. Технические перекосы во время этого процесса приводят к увеличению потерь. Вы сталкиваетесь с расточительством материалов, чрезмерными простоями и бракованными деталями. Обработка термочувствительных полимеров, таких как ПВХ, сопряжена с определенными трудностями. Вы должны сочетать высокие требования к производительности со строгими допусками на размеры. Требования к качеству поверхности также требуют точного контроля. ПВХ быстро разрушается при чрезмерном нагревании или сдвиге. Это делает выбор оборудования критически важным для долгосрочной стабильности производства.
Снижение этих производственных рисков требует тщательной технической оценки. Вы должны анализировать экструзионную линию покомпонентно. Базовые выходные характеристики не отражают всей картины. Вам необходимо оценить предшествующие системы обработки материалов и системы терморегулирования. Возможности последующей калибровки и интеграции не менее важны. Хорошо спроектированная экструзионная машина для производства профилей ПВХ напрямую учитывает эти переменные. Он обеспечивает механическую и цифровую инфраструктуру, необходимую для поддержания стабильного производства.
Архитектура шнека определяет совместимость материалов: обработка сухих смесей ПВХ требует специальной конфигурации двухшнеков для управления чувствительностью к сдвигу и предотвращения деградации материала.
Последующее оборудование критически важно: экструдер только плавит и выталкивает пластик; Окончательная стабильность размеров полностью зависит от точности вакуумной калибровки и систем охлаждения.
Системы управления с обратной связью предотвращают дрейф: усовершенствованные системы ПЛК с синхронизированным регулированием скорости и многозонным контролем температуры не подлежат обсуждению для минимизации количества брака.
Проверка поставщиков выходит за рамки продажи. Надежный производитель экструзионных машин для профилей должен обеспечить поддающиеся проверке заводские приемочные испытания (FAT), тщательное обучение операторов и доступные запасные части.
Требования к конечному продукту определяют характеристики вашей машины. Вы не можете заставить обычный экструдер создавать архитектурные профили с высокими допусками. Физические свойства вашего конечного продукта определяют необходимые механические характеристики. Вы должны определить эти параметры перед оценкой оборудования. Неспособность согласовать возможности машины с требованиями к продукции гарантирует узкие места производства и неприемлемый уровень брака.
Конструктивные профили требуют строгого соблюдения размерных допусков. Допустимые пределы отклонения часто находятся в пределах +/- 0,1 миллиметра. Вибрация машины напрямую влияет на эти показатели. Непостоянное давление расплава приводит к изменению толщины стенок. Жесткая рама машины поглощает рабочие вибрации. Качественные редукторы поддерживают устойчивое вращение шнека. Эти элементы предотвращают появление вибраций и обеспечивают равномерное распределение материала. Постоянная толщина стенок предотвращает структурные разрушения при конечном применении.
Качество поверхности во многом зависит от однородности расплава. Конструкция матрицы также играет важную роль. Хорошо перемешанный расплав полимера дает гладкую блестящую поверхность. Плохое смешивание приводит к появлению тусклых пятен и линий тока. Механические свойства, такие как ударопрочность, зависят от правильного сплавления. Экструдер должен применять правильное количество энергии сдвига. Слишком малый сдвиг оставляет нерасплавленные частицы. Слишком большой сдвиг разрушает полимерные цепи. Оба сценария снижают ударную вязкость профиля ПВХ.
Различные рецептуры ПВХ требуют разных конфигураций машин. Обработка жесткого ПВХ требует высокомоментных редукторов и интенсивного охлаждения ствола для предотвращения возгорания. Гибкий ПВХ основан на специальном контроле натяжения при отрыве, чтобы предотвратить растяжение. Высоконаполненные составы представляют собой уникальные проблемы. Высокое содержание карбоната кальция увеличивает абразивный износ. Это требует специализированной металлургии для изготовления шнеков и цилиндров. Вы должны подобрать конструкцию машины в соответствии с вашим конкретным составом.
Подготовка материала определяет стабильность экструзии. Полимер должен быть однородным перед тем, как он попадет в экструдер. Непостоянная объемная плотность вызывает всплески. Помпаж приводит к изменениям размеров конечного профиля. Оборудование, расположенное выше по потоку, обеспечивает смешивание, дозирование и подачу. Эти системы являются первой линией защиты от дефектов качества. Вы не сможете исправить плохую подготовку материала в дальнейшем.
ПВХ-смола требует высокоскоростного нагрева трением. Этот процесс раскрывает частицы ПВХ, позволяя им поглощать добавки, пластификаторы и стабилизаторы. Горячий миксер достигает этого за счет интенсивного механического сдвига. Последующее водяное охлаждение является обязательным. Холодный смеситель быстро снижает температуру, чтобы предотвратить преждевременное плавление и агломерацию. В результате получается однородная, сыпучая сухая смесь, которая равномерно подается в бункер экструдера.
Загрузите смолу ПВХ и стабилизаторы в горячий смеситель.
Применяйте высокоскоростное трение, пока температура партии не достигнет 120–130 °C.
Выгрузите горячую смесь в охлаждающий смеситель.
Пропускайте охлажденную воду через охлаждающую рубашку миксера до тех пор, пока температура партии не упадет ниже 40°C.
Выгрузите стабилизированную сухую смесь в бункер для хранения для хранения.
Автоматизированные системы подачи предотвращают слипание материала. Питатели с функцией потери веса измеряют точную массу материала, поступающего в машину. Они регулируют скорость подающего шнека в режиме реального времени. Это обеспечивает постоянную объемную плотность смеси. Стабильная подача поддерживает постоянное давление расплава внутри ствола. Объемные питатели не могут учитывать изменения плотности. Гравиметрические системы обеспечивают точность, необходимую для экструзии профилей с жесткими допусками.

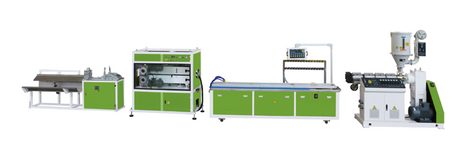

Основные механические компоненты управляют процессом экструзии. Экструдер плавит, смешивает и перекачивает полимер. Архитектура этих компонентов определяет эффективность обработки. Вы должны оценить конструкцию шнека, металлургию и системы привода. Эти элементы определяют срок эксплуатации оборудования. Они также определяют максимальную достижимую пропускную способность без ущерба для качества.
Конические двойные шнеки быстро создают высокое давление. Они имеют более короткую длину ствола. Это делает их подходящими для больших профилей и труб. Они эффективно справляются с требованиями высокой производительности. Однако экструдер с параллельным двухшнековым профилем имеет другие преимущества. Параллельные винты обеспечивают превосходную вентиляцию. Они обеспечивают равномерный и мягкий сдвиг на более длинном стволе. Это делает их идеальными для оконных профилей с высокой производительностью. Одношнековые экструдеры обычно не подходят для порошка ПВХ. Им не хватает положительного смещения, и они создают чрезмерное трение.
Особенность | Конический двойной винт | Параллельный двойной винт |
|---|---|---|
Длина ствола (соотношение L/D) | Короче (обычно от 22:1 до 24:1) | Длиннее (обычно от 28:1 до 32:1) |
Создание давления расплава | Высокий и быстрый | Постепенное и последовательное |
Профиль сдвига | Агрессивный, хорош для тяжелых стен. | Нежный, идеально подходит для чувствительных составов. |
Эффективность вентиляции | Умеренный | Отлично, эффективно удаляет влагу. |
При переработке ПВХ выделяется агрессивный газообразный хлор. Абразивные наполнители, такие как карбонат кальция, вызывают сильный износ. В таких условиях стандартные стальные компоненты быстро разрушаются. Необходимо указать биметаллические покрытия или азотированную сталь. Сплавы карбида вольфрама обеспечивают превосходную износостойкость. Эти передовые металлургические технологии продлевают срок службы установки пластификации. Они поддерживают критический зазор между витками шнека и стенкой цилиндра. Этот зазор жизненно важен для эффективности перекачки.
Штампы сложного профиля создают значительное противодавление. Система привода должна преодолеть это сопротивление. Вам нужны коробки передач с высоким крутящим моментом и низкими оборотами. Встроенные упорные подшипники поглощают осевую нагрузку от винтов. Выход из строя упорного подшипника приведет к разрушению коробки передач. Двигатели переменного тока с приводами переменной частоты (ЧРП) обеспечивают точный контроль скорости. Надежная система привода обеспечивает плавную работу экструдера профиля ПВХ при высоких нагрузках.
Инструмент формирует расплав полимера перед калибровкой. Конструкция штампа требует сложного проектирования. Внутренние проточные каналы должны распределять расплав равномерно. Неравномерный поток вызывает деформацию и внутреннее напряжение. Матрица должна уравновешивать скорость полимера по всему сечению профиля. Плохая конструкция матрицы приводит к постоянным проблемам с последующей обработкой.
Геометрия матрицы должна учитывать поведение течения ПВХ. Расплавы полимеров обладают вязкоупругими свойствами. Они набухают при выходе из губок матрицы. Это явление известно как набухание. Инженеры-инструментальщики должны рассчитать это расширение. Они вырезали матрицу немного меньше желаемой конечной формы. Точная геометрия зависит от конкретной рецептуры ПВХ. Изменения в составе требуют корректировки штампа.
Многоместные матрицы обеспечивают более высокую производительность. Они производят два или более профиля одновременно. Это максимизирует производительность большого экструдера. Однако они усложняют контроль процесса. Балансировать поток между несколькими полостями сложно. Матрицы с одной полостью облегчают управление процессом. Они идеально подходят для сложных, толстостенных профилей. Вы должны сопоставить объем производства с операционной сложностью.
Совместная экструзия добавляет к профилю дополнительный слой. Часто это предполагает нанесение атмосферостойкого слоя ASA или PMMA. Этот слой защищает сердцевину из переработанного ПВХ. Для этого процесса требуется вторичный экструдер. Матрицы должны плавно сливать два потока расплава. Температуры и вязкости двух полимеров должны быть совместимыми. Совместная экструзия снижает затраты на материалы и одновременно улучшает внешние характеристики.
Последующие компоненты напрямую определяют качество продукции. Экструдер только выталкивает расплавленный пластик. Система калибровки фиксирует размеры. Высококачественная экструзионная линия по индивидуальному заказу профиля во многом зависит от точности последующей обработки. Недостаточное охлаждение или неравномерное вытягивание испортят идеально экструдированный расплав. Вы должны оценивать эти агрегаты с той же строгостью, что и экструдер.
В калибровочных таблицах для сохранения формы профиля используется вакуум. Для сухой калибровки используются вакуумные блоки. Мокрая калибровка погружает профиль в воду. Независимые вакуумные и водяные насосы необходимы. Они предотвращают колебания давления. Размерные втулки замораживают внешние размеры профиля. Вакуум притягивает мягкий полимер к охлажденным металлическим втулкам. Этот процесс требует точного контроля, чтобы предотвратить появление следов сопротивления на поверхности.
Охлаждающие резервуары отводят остаточное тепло. Необходим турбулентный поток воды. Он разрушает тепловой пограничный слой вокруг профиля. Это отводит тепло быстрее, чем ламинарный поток. Зоны с контролируемой температурой предотвращают термический шок. Соответствующая длина резервуара обеспечивает полное охлаждение сердцевины профиля. Недостаточное охлаждение приводит к усадке после экструзии. Профиль деформируется после выхода из машины.
Тяговое устройство протягивает профиль через линию. Гусеничные тяги обеспечивают стабильное тяговое усилие. Они должны иметь синхронизированное управление скоростью с сервоприводом. Неравномерное натяжение растягивает или сжимает мягкий профиль. Это нарушает размерные допуски. Подушки должны соответствовать форме профиля. Это предотвращает разрушение нежных внутренних переплетений. Постоянное напряжение имеет решающее значение для стабильного производства.
Системы резки должны соответствовать толщине профиля. Планетарные пилы хорошо подходят для толстых и жестких профилей. Они обеспечивают чистый, квадратный срез. Гильотинные ножи подходят для более тонких или гибких профилей. Они исключают образование пыли. Автоматические наклонные столы обрабатывают готовые длины. Они аккуратно опускают профили на штабелируемые стойки. Это предотвращает повреждение готовой поверхности.
Программное обеспечение и датчики поддерживают стабильное производство. Ручная регулировка не может идти в ногу с современными скоростями экструзии. Системы прецизионного контроля одновременно контролируют десятки переменных. Они вносят микрорегулировки для поддержания равновесия. Надежная система ПЛК снижает зависимость от интуиции оператора. Это стандартизирует производственный процесс.
ПИД-регуляторы управляют тонким тепловым балансом. Они контролируют нагрев и охлаждение ствола. Керамические нагревательные ленты обеспечивают тепло. Охлаждение обеспечивают воздуходувки или системы циркуляции масла. Алгоритм ПИД предотвращает выбросы температуры. ПВХ быстро разлагается при резком повышении температуры. Система управления с обратной связью поддерживает температуру расплава в пределах строгого допуска в один градус.
Натяжение лески должно оставаться постоянным. Центральный ПЛК связывает скорости привода. Он синхронизирует скорость шнека экструдера, дозатора и скорость вытягивания. Если экструдер ускоряется, вытягивание ускоряется пропорционально. Это предотвращает провисание или защелкивание профиля. Синхронизация жизненно важна при запуске машины и изменении скорости.
Мониторинг в реальном времени обеспечивает профилактическое обслуживание. Датчики отслеживают давление расплава, температуру расплава и нагрузку двигателя. Регистрация данных записывает эти параметры с течением времени. Вы можете проверить качество, просматривая исторические данные. Скачки нагрузки двигателя указывают на износ подшипников или холодный материал. Падение давления расплава указывает на проблемы с подачей. Эти данные позволяют устранять проблемы до того, как они приведут к простою.
Особые возможности машины решают частые производственные задачи. Понимание того, как оборудование устраняет дефекты, улучшит вашу стратегию закупок. Вы можете указать функции, которые решают наиболее распространенные проблемы. Такой упреждающий подход снижает процент брака и повышает общую эффективность оборудования.
Тип дефекта | Первопричина | Решение для функций машины |
|---|---|---|
Термическая деградация (пожелтение) | Недостаточное охлаждение винта или неисправность ПИД-регуляторов. | Внутренние винтовые системы охлаждения масла; твердотельные реле для точного управления нагревателем. |
Пространственная деформация | Неравномерное охлаждение или несовпадение тяговых гусениц. | Многозонные резервуары с турбулентной водой; гусеничные тяги с сервоприводом. |
Линии поверхностной штамповки | Абразивный износ кромок матрицы или нерасплавленные частицы. | Покрытия из карбида вольфрама; оптимизированная геометрия двухшнекового сдвига. |
Внутренний веб-коллапс | Чрезмерное вакуумное давление или плохая прочность расплава. | Независимые вакуумные насосы с переменной частотой для точного управления камерой. |
Помпаж (изменение толщины) | Непостоянная объемная плотность материала, поступающего в цилиндр. | Системы гравиметрического дозирования по потере веса. |
Термическое разложение проявляется в виде пожелтевших или коричневых полос. Это происходит при перегреве ПВХ. Эту проблему часто вызывает недостаточное охлаждение сердечника винта. Мертвые зоны в конструкции матрицы также задерживают материал, вызывая его возгорание. Неисправные регуляторы температуры приводят к резким перегревам. Переход на внутреннее масляное охлаждение винта снижает этот риск. Точные ПИД-регуляторы предотвращают температурный разгон.
Деформация после экструзии разрушает структурные профили. Неравномерное охлаждение в резервуарах для воды вызывает внутренние напряжения. Профиль изгибается по мере снятия этих напряжений. Неправильно выровненные гусеничные тяги также вызывают коробление. Они тянут профиль под углом. Обеспечение турбулентного и равномерного потока воды предотвращает термический стресс. Лазерное выравнивание тяговых гусениц гарантирует прямолинейность тяги.
Линии штампа и плохой глянец ухудшают внешний вид продукта. Неправильная однородность расплава оставляет нерасплавленные частицы, которые оставляют царапины на поверхности. Абразивный износ кромок матрицы приводит к появлению непрерывных линий сопротивления. Неправильное вакуумное давление калибровки приводит к слишком сильному прижатию материала к калибратору. Оптимизация конструкции шнека улучшает перемешивание. Закаленные покрытия матрицы противостоят износу и сохраняют полированную поверхность.

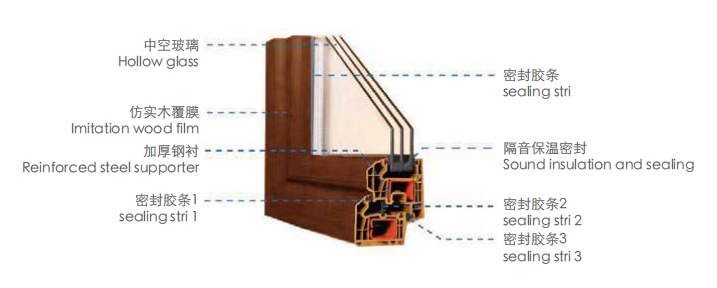

Производство оконных конструкций требует особых возможностей оборудования. Оконные профили очень сложны. Они требуют жестких допусков для уплотнителей и установки оборудования. Стандартный экструдер не может удовлетворить этим требованиям. Вы должны указать специальную машину для профилей UPVC, предназначенную для архитектурных приложений.
Оконные профили имеют многокамерную конструкцию. Эти внутренние перемычки обеспечивают структурную жесткость и теплоизоляцию. Штампы и калибровочные устройства должны работать с этими хрупкими конструкциями. Чрезмерный вакуум приведет к разрушению внутренних стенок. Недостаточное охлаждение приведет к их провисанию. Калибровочный стол требует независимого контроля вакуума на разных участках профиля.
Оконные профили выдерживают суровое воздействие ультрафиолета. В состав препарата входит большое количество диоксида титана и УФ-стабилизаторов. Машина для изготовления оконных профилей из ПВХ должна обрабатывать эти смеси, не разрушая добавки. Конструкция шнека должна обеспечивать достаточный сдвиг для равномерного распределения диоксида титана. Плохая дисперсия приводит к мелению и обесцвечиванию в полевых условиях.
Современные производственные линии объединяют второстепенные операции. Автоматизированные перфораторы создают дренажные отверстия. Станции маршрутизации готовят аппаратные слоты. Установка уплотнителя в линию экономит ручной труд. Интеграция этих этапов непосредственно в экструзионную линию повышает эффективность. Центральный ПЛК должен синхронизировать эти вспомогательные машины с основной скоростью вытягивания.
Оценка надежности поставщика обеспечивает долгосрочную поддержку. Вы покупаете отношения, а не просто металл. Производитель должен понимать ваши конкретные производственные цели. Они должны предоставить инженерный опыт и надежное послепродажное обслуживание. Неправильный выбор поставщика приводит к неработающим активам и неподдерживаемому оборудованию.
Оцените способность поставщика разрабатывать индивидуальные решения. Известный производитель экструзионного оборудования для профилей адаптирует линию к планировке вашего завода. Они регулируют высоту машины, расположение панели управления и длину охлаждающего бака. Они должны продемонстрировать опыт работы с вашим конкретным портфелем продуктов. Запросите тематические исследования с подробным описанием подобных индивидуальных установок.
Никогда не принимайте груз без строгой проверки FAT. Это тестирование проводится на предприятии производителя. Вы должны использовать свой собственный состав ПВХ и свои собственные штампы. Машина должна работать на заданной скорости в течение длительного периода времени. Окончательные профили должны соответствовать вашим размерным допускам. FAT доказывает, что машина работает еще до того, как она покинет заводской цех.
Экструзионные линии требуют постоянного обслуживания. Соглашения об уровне обслуживания (SLA) определяют время ответа поставщика. Местный склад запасных частей предотвращает длительные простои. Возможности удаленной диагностики позволяют инженерам устранять неисправности ПЛК через Интернет. Прежде чем подписывать заказ на поставку, проверьте инфраструктуру поддержки поставщика.
Монтаж и ввод в эксплуатацию сопряжены со значительными рисками. Даже самая лучшая машина выйдет из строя, если предприятие не подготовлено. Вы должны управлять инфраструктурой и человеческим фактором. Упреждающее планирование уменьшает задержки при запуске. Это обеспечивает плавный переход от установки к полноценному производству.
Экструзия требует масштабной поддержки утилит. Системы охлажденной воды должны выдерживать тепловую нагрузку охлаждающих баков. Для работы пневморезаков сжатый воздух должен быть чистым и сухим. Стабильное трехфазное питание имеет решающее значение. Колебания напряжения могут привести к отключению ЧРП и остановке экструдера. Вы должны обновить инфраструктуру вашего предприятия до прибытия машины.
Экструзия ПВХ во многом зависит от интуиции оператора. Операторы должны понимать поведение полимеров и тепловую динамику. Новая машина требует всесторонней подготовки. Положитесь на программы обучения, проводимые поставщиками, во время ввода в эксплуатацию. Операторам необходим практический опыт работы с новыми экранами ЧМИ и калибровочными таблицами. Квалифицированный оператор предотвращает брак и защищает оборудование.
Ожидайте итеративных корректировок на этапе запуска. Ваша существующая сухая смесь ПВХ может не идеально работать с новыми шурупами. Новая машина имеет другой профиль сдвига. Вам нужно будет настроить пакет смазки или уровни стабилизатора. Работайте в тесном контакте с поставщиком материала и поставщиком оборудования, чтобы подобрать рецептуру.
Прежде чем обращаться к поставщикам, составьте чертежи конкретного профиля, требования к производительности и составы материалов.
Проведите аудит коммунальной инфраструктуры вашего предприятия, чтобы обеспечить достаточное количество охлажденной воды, сжатого воздуха и стабильное электроснабжение.
Прежде чем разрешить поставку машины, потребуйте комплексного заводского приемочного испытания (FAT) с использованием собственных штампов и смолы.
Инвестируйте значительные средства в обучение операторов под руководством поставщиков, чтобы устранить дефицит навыков и снизить процент брака на начальном этапе запуска.
A: Параллельные сдвоенные шнеки обеспечивают равномерный и плавный сдвиг вдоль более длинного ствола. Это предотвращает термическое разложение чувствительных составов ПВХ, сохраняя при этом высокую производительность, необходимую для производства оконных профилей с несколькими полостями.
Ответ: Вакуумная калибровка притягивает мягкий полимер к охлажденным металлическим калибровочным втулкам. Это мгновенно замораживает внешние размеры, предотвращая усадку или деформацию профиля по мере его охлаждения в резервуаре для воды.
A: Желтые полосы указывают на термическую деградацию. Обычно это вызвано неадекватным охлаждением сердечника винта, мертвыми зонами в конструкции кристалла или неисправностью ПИД-регуляторов температуры, приводящей к резким перегревам.
Ответ: Гравиметрические дозаторы измеряют точную массу материала, поступающего в экструдер. Это компенсирует изменения объемной плотности, обеспечивая постоянное давление расплава и предотвращая размерные колебания конечного профиля.
О: Хотя это и возможно, но не оптимально. Жесткий ПВХ требует высокомоментных редукторов и интенсивного охлаждения. Гибкий ПВХ требует специального контроля натяжения при отрыве. Переключение между ними требует значительных механических и инструментальных настроек.
Ответ: При обработке ПВХ выделяются агрессивные газы, а наполнители, такие как карбонат кальция, обладают высокой абразивностью. Биметаллические покрытия, например карбид вольфрама, защищают ствол и винты от быстрого износа, продлевая срок службы машины.
Ответ: Линии матрицы возникают в результате абразивного износа кромок матрицы или частиц нерасплавленного полимера, вызывающих царапины на поверхности. Вы должны отполировать или повторно нанести покрытие на кромки матрицы и отрегулировать температуру шнека, чтобы обеспечить полную однородность расплава.
