Выбор экструзионной системы представляет собой дорогостоящую инвестицию для любого производственного предприятия. Сделайте неправильный выбор, и вы столкнетесь с хронической деградацией материала, чрезмерным процентом брака и серьезными ограничениями производительности. Руководители предприятий постоянно балансируют между простотой эксплуатации одношнековых систем и расширенными возможностями компаундирования, смешивания и удаления летучих веществ двухшнековых установок. Понимание фундаментальных различий в том, как эти машины обрабатывают полимеры, определяет эффективность вашего производства и качество конечной продукции.
Вам нужна четкая, инженерно-ориентированная структура для оценки технических компромиссов и эксплуатационных реалий, необходимых для выбора правильного индивидуального решения экструзионной линии для вашего предприятия. Мы разберем механические принципы, ограничения обработки материалов и основные параметры оценки, чтобы помочь вам определить, какая технология соответствует вашим конкретным производственным целям.
Одношнековые экструдеры работают строго по принципу трения-сопротивления. Транспортировка материала полностью зависит от трения, возникающего между полимерными гранулами, вращающимся основанием шнека и неподвижной стенкой цилиндра. Для эффективного перемещения материала вперед ствол должен создавать большее трение, чем винт. Этот механизм создает давление и подает расплав к головке штампа. Однако такая зависимость от трения создает серьезные ограничения в отношении чувствительности к противодавлению и стабильности подачи. Изменения объемной плотности материала или давления матрицы вызывают помпаж. Помпаж напрямую приводит к непостоянной производительности и изменениям размеров конечного экструдированного профиля.
Операторы, эксплуатирующие одношнековые линии, должны постоянно контролировать подающее отверстие. Если гранулы слипаются или объемная плотность смещается, механизм трения-сопротивления выходит из строя. Шнек будет просто вращаться, не толкая материал, вызывая локальную деградацию и падение давления в штампе. Вы не можете принудительно подать стандартный одиночный винт, не рискуя серьезной механической перегрузкой или разрушением расплава.

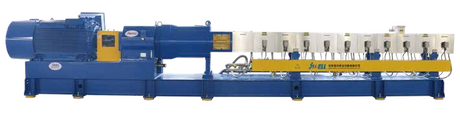

Двухшнековые экструдеры используют положительное смещение для транспортировки материала. Взаимодействие между двумя взаимодействующими винтами толкает материал вперед, практически независимо от трения. Эти системы делятся на определенные категории: взаимодействующие и невзаимодействующие, а также вращающиеся в одном направлении и вращающиеся в противоположных направлениях. В индустрии компаундирования доминируют полностью взаимодействующие и вращающиеся в одном направлении двойные шнеки. Механизм принудительного вытеснения предотвращает застой материала, обеспечивает точное распределение времени пребывания и поддерживает постоянную производительность независимо от колебаний давления на выходе головки.
Поскольку витки одного винта затирают бока другого, материалу некуда идти, кроме как вперед. Эта механическая реальность позволяет операторам обрабатывать мелкие порошки, скользкие добавки и высоковязкие расплавы, которые в противном случае привели бы к остановке одношнековой машины. Положительное вытеснение дает вам абсолютный контроль над скоростью потока материала.
Стандартный экструзионный шнек состоит из трех основных функциональных зон. Зона подачи захватывает и транспортирует твердый материал из бункера. Зона сжатия или плавления переводит материал из твердого состояния в расплав, применяя механический сдвиг и тепло для пластификации. Зона дозирования перекачивает однородный расплав и создает необходимое давление, чтобы протолкнуть его через фильеру.
Одношнековые системы имеют фиксированную геометрию шнека с твердым барьером, разработанную для конкретных типов полимеров. Если вы меняете основную смолу, вам часто приходится вытаскивать и заменять весь винт. И наоборот, производитель двухшнековых экструдеров использует сегментированные модульные шнековые элементы с широкими возможностями настройки. Вы надеваете эти элементы, включая транспортирующие лопасти, месильные блоки и смесительные роторы, на шлицевые валы. Такая модульность позволяет инженерам-технологам точно оптимизировать скорость сдвига и время пребывания для конкретных сложных рецептур без покупки совершенно нового шнека.
Одношнековые экструдеры превосходно подходят для работы с предварительно приготовленными стабильными гранулами. Они остаются стандартным выбором для экструзии простых профилей, включая трубы из ПЭВП, листы ПЭТ и линии для производства пленки с раздувом. Эти системы доминируют, когда процесс требует низкого сдвига и создания высокого давления для формования конечного продукта через ограничительную матрицу.
Они сталкиваются со значительными ограничениями при работе с мелкими порошками, скользкими смазками или высоковязкими расплавами. Эти материалы нарушают механизм трения-сопротивления, необходимый для транспортировки и плавления. Если вы попытаетесь пропустить высокий процент порошка карбоната кальция через стандартный одиночный шнек, порошок просто застрянет в зоне подачи, что приведет к остановке машины и потенциальному повреждению упорного подшипника.
Двухшнековые экструдеры необходимы для компаундирования, производства маточной смеси, реактивной экструзии и обработки сложных многокомпонентных составов. Возможности интенсивного смешивания позволяют справляться с большими нагрузками наполнителей, таких как тальк, стекловолокно или карбонат кальция, обеспечивая равномерную дисперсию внутри полимерной матрицы. Без этой дисперсии конечный продукт будет иметь серьезные механические слабые места и дефекты поверхности.
Точный контроль температуры и модульные зоны сдвига делают двухшнековые шнеки пригодными для обработки термочувствительных полимеров, таких как ПВХ. Вы можете настроить профиль шнека так, чтобы он применял точное количество энергии сдвига, предотвращая локальный перегрев, который приводит к разложению ПВХ и выделению агрессивного газа соляной кислоты.
Переработка пластмасс, переработанных после потребления (ПЦР), представляет собой уникальные проблемы в цехах. Вам придется иметь дело с мытыми хлопьями, пленками, смешанными пластиками и сильно загрязненным перемолом. Двухшнековые системы превосходно подходят для процессов переработки, требующих значительного удаления летучих веществ. Большая площадь обновления поверхности эффективно удаляет влагу, летучие органические соединения (ЛОС) и запахи из материалов ПЦР еще до того, как они достигнут матрицы.
Однако в нишевых сценариях, связанных с чистым, однородным промышленным ломом, одношнековый экструдер, оснащенный специализированным принудительным питателем и высокопроизводительным устройством непрерывной смены сит, служит высокоэффективным выбором для простой обработки доизмельчения. Если лом чистый и сухой, вам не нужна агрессивная дегазационная мощность двухшнековой установки.
Смешивание при экструзии делится на две категории: распределительное и дисперсионное. Распределительное смешивание равномерно смешивает материалы, не разрушая их. Дисперсионное смешивание применяет высокие сдвиговые усилия для разрушения твердых агломератов. Двухшнековые экструдеры обеспечивают исключительное дисперсионное и распределительное смешивание благодаря сложной схеме потока, создаваемой переплетением месильных блоков. Вы можете менять блоки для замешивания, чтобы увеличить или уменьшить интенсивность сдвига в зависимости от конкретной полимерной смеси.
Одновинтовые конструкции в основном фиксированы. Они полагаются на специализированные смесительные секции, врезанные непосредственно в сталь, такие как миксеры Мэддока или ананасы. Эти секции обеспечивают ограниченную дисперсионную способность по сравнению с двухшнековой установкой. Если одношнековый смеситель не сможет разрушить агломерат, нерасплавленные частицы пройдут прямо через фильеру и испортят конечный продукт.
| Эксплуатационные параметры | Одношнековый экструдер | Двухшнековый экструдер |
|---|---|---|
| Принцип передачи | Зависит от сопротивления трения | Положительное смещение |
| Метод кормления | Заливная подача (бункер остается полным) | Кормление голодающими (гравиметрическое измерение) |
| Возможность смешивания | Ограниченно-дисперсионный, умеренно-дистрибутивный | Отличные дисперсионные и распределительные |
| Дегазация/Вентиляция | Плохое или умеренное обновление поверхности | Превосходное обновление поверхности и удаление летучих веществ |
| Винтовой дизайн | Фиксированная, сплошная геометрия | Модульные сегментированные элементы на шлицевых валах |
Эффективное удаление летучих веществ требует воздействия глубокого вакуума на большую площадь поверхности расплава полимера. Двухшнековые экструдеры имеют значительно более высокое соотношение площади поверхности к объему, чем одношнековые машины. Взаимосвязывающее действие постоянно обновляет поверхность расплава, вытягивая материал от основания шнека к верху цилиндра. Это делает двойные шнеки очень эффективными при удалении влаги, непрореагировавших мономеров, растворителей и захваченных газов.
Модульная конструкция винтов позволяет инженерам создавать зоны нулевого давления непосредственно под вентиляционными отверстиями. Вы настраиваете элементы транспортировки с крутым шагом, чтобы быстро вытягивать расплав вперед, снижая внутреннее давление в цилиндре. Это предотвращает выход расплава полимера из вентиляционного отверстия и закупорку вакуумной системы.
Одношнековые экструдеры работают с подачей потока. Вы держите бункер полностью заполненным, а шнек втягивает материал в зависимости от скорости его вращения и объемной плотности пеллет. Это прекрасно работает для однородных гранул, но совершенно неэффективно при работе с материалами с низкой объемной плотностью или рыхлым переизмельчением.
Двухшнековые экструдеры работают по принципу «голодного кормления». Вы дозируете материал в экструдер независимо от скорости шнека. Это требует интеграции точных гравиметрических дозаторов потери веса. Голодное кормление позволяет точно обращаться с порошками, когезионными твердыми веществами и сложными многокомпонентными составами. Вы контролируете точное соотношение базовой смолы и добавок еще до того, как материал попадет в загрузочное отверстие.
Двойные винты, полностью находящиеся в зацеплении и вращающиеся в одном направлении, обеспечивают четкое очищающее действие. Полет одного винта физически стирает основание и боковую часть другого винта при их вращении. Эта способность самоочистки сводит к минимуму застой материала и предотвращает разрушение полимера на основании винта.
При смене цвета или рецептуры такое протирание значительно сокращает время простоя в работе. Часто вы можете перейти от одного цвета к другому, просто пропустив очищающий состав через кормушки для голодающих. В одновинтовых системах такая функция очистки отсутствует. Операторы часто сталкиваются с интенсивной химической продувкой или вынуждены физически вытаскивать горячий шнек из цилиндра и вручную очищать скребки латунными проволочными щетками, чтобы обеспечить полное удаление предыдущего материала.
Прямое сравнение капитальных затрат показывает, что двухшнековые экструдеры требуют значительно более высоких первоначальных инвестиций. Вы платите за сложные приводные двигатели, мощные распределительные коробки передач, сложные системы управления ПЛК и прецизионные гравиметрические дозаторы. Однако долгосрочная отдача от инвестиций часто оправдывает авансовый капитал.
Двухшнековые системы позволяют смешивать сырьевые порошки и наполнители в линии. Вы избавляетесь от необходимости приобретать дорогостоящие предварительно приготовленные пеллеты у сторонних поставщиков. Смешивая необработанную смолу с дешевыми наполнителями, такими как карбонат кальция, непосредственно на полу, вы значительно экономите затраты на материалы в течение жизненного цикла оборудования. Машина окупается за счет сырьевого арбитража.
Сложность обслуживания гораздо выше для двухвинтовых систем. Распределительные коробки передач должны приводить в движение два вала, расположенных очень близко друг к другу, при высоких требованиях к крутящему моменту. Анализ трансмиссионного масла и мониторинг вибрации становятся обязательными задачами профилактического обслуживания. Износ также является критическим фактором при смешивании абразивных наполнителей, таких как стекловолокно.
Вы должны тщательно проверить производителя шнеков и цилиндров на наличие передовых металлургических возможностей. Использование биметаллических гильз ствола, инструментальных сталей PM-HIP (порошковая металлургия, горячее изостатическое прессование) и специальных покрытий из карбида вольфрама абсолютно необходимо для уменьшения абразивного и коррозионного износа в зонах с высоким сдвигом. Если для стеклонаполненной рецептуры использовать стандартную азотированную сталь, то ствол вы разрушите за считанные месяцы.
При оценке энергопотребления единственным точным сравнением являются показатели удельного энергопотребления (SEC) (измеренные в кВтч/кг). Двухшнековые экструдеры в значительной степени полагаются на механический сдвиговой нагрев для плавления полимера. Приводной двигатель заставляет шнеки проходить через высоковязкий расплав, создавая внутреннее трение. Эта механическая передача энергии имеет высокую термическую эффективность.
Одношнековые экструдеры в большей степени зависят от проводящего нагрева цилиндра от внешних нагревательных лент. Кондуктивный нагрев менее эффективен, особенно для машин большего диаметра, где тепло должно проникать глубоко в слой твердых гранул. Правильная конструкция шнека в двухшнековой системе оптимизирует затраты механической энергии, что часто приводит к более низкому значению SEC для сложных задач компаундирования по сравнению с прокачкой того же материала через один шнек.
Для приобретения надежной экструзионной линии требуется гораздо больше, чем просто покупка оборудования по спецификации; это требует комплексной инженерной поддержки. Оценивайте потенциальных партнеров на основе их способности предлагать модульные конструкции, плавную интеграцию последующего оборудования и надежную архитектуру управления. Поставщик должен продемонстрировать способность адаптировать всю линию — от гравиметрических питателей до гранулятора — к конкретным параметрам вашего процесса.
Ищите поставщиков, предлагающих системы ПЛК с открытой архитектурой. Собственные, заблокированные системы управления заманивают вас в ловушку дорогостоящих контрактов на обслуживание. Вам необходим полный доступ к логике HMI для настройки контуров ПИД, установки пределов крутящего момента и интеграции стороннего вспомогательного оборудования по мере развития ваших производственных потребностей.
Инженерные компетенции, необходимые для различных технологий экструзии, сильно различаются. Производитель одношнековых экструдеров уделяет большое внимание оптимизации геометрии шнеков, конструкции барьерных скребков и конструкции питающего горловины с канавками для обеспечения стабильной перекачки. Они осваивают гидродинамику одноканального течения расплава.
И наоборот, создание двухвинтовых систем требует глубоких знаний в области проектирования высокомоментных редукторов и передового программного обеспечения для моделирования винтов для оптимизации смешивания и сдвига. Избегайте сборщиков широкого профиля, которые просто скрепляют сторонние компоненты. Сотрудничайте со специализированным поставщиком оборудования для экструзии пластмасс , который понимает особые металлургические и механические требования конкретной технологии, которую вы приобретаете.
Строгий протокол заводских приемочных испытаний (FAT) не подлежит обсуждению. Никогда не отправляйте машину на свое предприятие, пока она не подтвердит свои возможности на предприятии поставщика. Контрольный список FAT должен включать проверку производительности, анализ стабильности температуры плавления, оценку контроля давления и тестирование распределения времени пребывания с использованием реальных производственных материалов.
Распространенный риск внедрения связан с покупкой сложной и дорогой двухшнековой системы для процесса, с которым эффективно справится хорошо спроектированный одношнековый. Если вы просто плавите и закачиваете чистые стабильные гранулы HDPE в трубную головку, двухшнековая машина — это огромная трата капитала. Такое чрезмерное проектирование увеличивает первоначальные затраты и неоправданно усложняет ежедневные процедуры обслуживания.
Чтобы снизить этот риск, проведите пилотные испытания материалов перед подписанием каких-либо заказов на поставку. Эти испытания предоставляют эмпирические данные для обоснования окончательной спецификации оборудования, основанной на фактических требованиях процесса, а не на предположениях. Пусть материальная наука диктует оборудование.
Двухшнековые операции с голодной подачей представляют собой сложную кривую обучения для операторов, привыкших к одиночным шнекам с затопленной подачей. Балансировка гравиметрической скорости подачи, скорости шнека, температурных профилей и понимание конструкции модульной конфигурации шнека требуют специальных знаний. Если оператор увеличит скорость подачи слишком сильно, не увеличивая при этом скорость вращения шнека, он забьет ствол и сломает валы шнека.
Смягчите эту сложность, организовав в своем цеху комплексные программы обучения, предоставляемые поставщиками. Внедрите строгие функции автоматизации управления, такие как ограничители крутящего момента и блокировки давления расплава. Разработайте надежную документацию по стандартным рабочим процедурам (СОП), чтобы обеспечить последовательную и безопасную работу во все смены.
Проверьте свои текущие спецификации материалов, чтобы определить точные пределы сдвига и температуры для ваших первичных смол.
Рассчитайте требуемую пропускную способность с учетом доступной площади и перепадов электроэнергии.
Запланируйте пилотное испытание материала вместе с поставщиком оборудования, используя наиболее сложную формулу.
Составьте строгий протокол заводских приемочных испытаний, в рамках которого машина проверяется на максимальной мощности перед поставкой.
Ответ: Одношнековые экструдеры имеют сильно ограниченные возможности дисперсионного смешивания. Хотя они могут работать с простыми мастербатчами с низким содержанием наполнения с использованием специализированных барьерных шнеков или миксеров Мэддока, они не могут обеспечить интенсивный механический сдвиг, необходимый для сложных рецептур или высокой дисперсии наполнителя. Попытка смешивания тяжелых компаундов на одном шнеке обычно приводит к нерасплавленным агломератам и плохому качеству продукта.
Ответ: Более высокие капитальные затраты обусловлены сложными сегментированными модульными винтами, мощными распределительными редукторами, необходимыми для приведения в движение двух валов, находящихся в непосредственной близости, специализированными гравиметрическими системами подачи и чрезвычайно жесткими допусками обработки, необходимыми для соединения стальных компонентов.
A: Двойные шнеки, вращающиеся в одном направлении, вращаются в одном направлении и используются для высокоскоростного компаундирования, интенсивного перемешивания и удаления летучих веществ. Двойные шнеки, вращающиеся в противоположных направлениях, вращаются в противоположных направлениях, обеспечивая транспортировку под высоким давлением с низким сдвигом. Это делает системы встречного вращения идеальными для экструзии профилей термочувствительных материалов, таких как трубы ПВХ.
Ответ: Двухшнековые системы превосходно справляются с дегазацией влаги и летучих примесей из различных ПЦР-материалов благодаря своим мощным возможностям обновления поверхности. Одношнековые системы обычно предназначены для переработки чистого, однородного промышленного лома, где основным требованием является фильтрация под высоким давлением через устройство смены сит.
Ответ: Двухшнековые экструдеры обычно несут более высокие затраты на техническое обслуживание из-за сложности ремонта коробки передач, требований к анализу масла и частоты замены отдельных изношенных модульных шнековых элементов в зонах с высоким сдвигом. Обслуживание одного винта обычно включает в себя восстановление или замену всего фиксированного винта гораздо реже.
Ответ: Замена одновинтовой рамы на двухвинтовую редко бывает практичной или экономически эффективной. Для модернизации требуются совершенно новые распределительные коробки передач, приводные двигатели, сложные системы управления ПЛК и установки гравиметрической подачи. Замена всей линии обычно более экономически выгодна и обеспечивает полную совместимость системы.
