Поскольку процессы компаундирования, реактивной экструзии и высокопроизводительных полимеров становятся все более сложными, поверхностного понимания экструзионного оборудования уже недостаточно для отделов закупок и инженеров. Выбор неправильной конфигурации экструдера — будь то из-за неправильных скоростей сдвига, неправильных тепловых зон или несоответствующей геометрии шнеков — приводит к ухудшению качества материала, нестабильной производительности и ускоренному износу оборудования. Вы не можете себе позволить гадать при настройке этих систем. Глубокое техническое понимание внутренней механики, включая механическую транспортировку, трение и терморегуляцию, является обязательным первым шагом перед оценкой поставщиков или вводом в эксплуатацию индивидуального решения для двухшнековой экструзии . Мы должны внимательно изучить физику, происходящую внутри ствола, чтобы принимать обоснованные решения по выбору оборудования.
Установка с двумя шнеками создает закрытые или полузакрытые полости, которые выталкивают материал вперед. Такая геометрия обеспечивает условия транспортировки с положительным смещением. На протяжении всего канала подачи через цилиндр положительное смещение предотвращает застой материала, что является распространенной проблемой в одношнековых системах, где материал может прилипать к шнеку и вращаться, не продвигаясь вперед. Профиль двухшнекового экструдера преодолевает зависимость от трения и сопротивления одношнековых систем, обеспечивая стабильную производительность при высоком давлении. При переработке высоконаполненных компаундов или полимеров с низким коэффициентом трения именно такое положительное насосное действие обеспечивает работу линии без помпажей.
Инженеры полагаются на этот механизм для обеспечения жесткого контроля над распределением времени пребывания. Поскольку материал перемещается из одной С-образной камеры в другую, вы получаете профиль потока «первым вошел — первым вышел». Это очень полезно для процессов реактивной экструзии, где время реакции должно строго контролироваться, чтобы предотвратить чрезмерное сшивание или деградацию.
Современные модульные винты собирают отдельные сегменты на шлицевых валах. Эти сегменты включают элементы транспортировки, замешивания, смешивания и реверса. Эта модульная конструкция позволяет инженерам конфигурировать систему с учетом конкретных профилей чувствительности к сдвигу и плавления. Специализированные элементы, такие как распределительные смесительные элементы, блоки нейтрального перемешивания и ограничительные кольца, выполняют в процессе различные функции. Вы можете заменить месильный блок с высоким сдвиговым усилием на смесительный элемент с распределительной шестерней, если ваша рецептура меняется с жесткого конструкционного пластика на чувствительный к сдвигу эластомер.
Сам шлицевой вал рассчитан на большие крутящие нагрузки. В валах с высоким крутящим моментом часто используется конструкция с эвольвентными шлицами для равномерного распределения вращательной силы по внутреннему диаметру винтовых элементов. Это предотвращает перекручивание вала или растрескивание элементов при обработке высоковязких расплавов при низких температурах.
Экструзия уравновешивает механический сдвиг и внешний термоконтроль. Вращение шнеков и блоки перемешивания создают трение, а нагреватели и охладители бочек регулируют внешнюю температуру. Специальные шнековые элементы, такие как блоки для замешивания и реверсивные элементы, сконфигурированы для контроля точного количества энергии сдвига, передаваемой материалу. Независимые контуры охлаждения и нагрева вдоль ствола предотвращают неконтролируемое рассеивание вязкости за счет точного температурного зонирования. Если вы используете высокоскоростную линию компаундирования, механические ножницы часто выделяют больше тепла, чем требуется для процесса, что делает систему охлаждения ствола основным механизмом контроля температуры.
Мы используем каналы водяного или масляного охлаждения, просверленные рядом с внутренней стенкой ствола, чтобы быстро отводить избыточное тепло. Баланс между частотой вращения шнека, агрессивностью месильных блоков и эффективностью системы охлаждения определяет конечную температуру расплава. Ошибка приводит к деградации полимера, выделению газов и ухудшению механических свойств конечного продукта.
Кинематическое взаимодействие представляет собой полет одного винта, затирающего основание другого с малым зазором. Такое самоочищение предотвращает скопление материала на стенках бочки. Он обеспечивает равномерное распределение времени пребывания и сводит к минимуму термическую деградацию термочувствительных полимеров. При обработке материалов, которые имеют тенденцию к сшиванию или горению, если их оставить в застое, постоянное обновление поверхности предотвращает засорение экструдера.
Зазор между винтами обычно составляет доли миллиметра. Этот жесткий допуск требует прецизионной механической обработки и надежных упорных подшипников, чтобы винты не отклонялись и не врезались друг в друга под высоким давлением. Самоочищающийся профиль также помогает менять цвет, поскольку шнеки эффективно очищаются, уменьшая количество промывочного состава, необходимого между проходами.

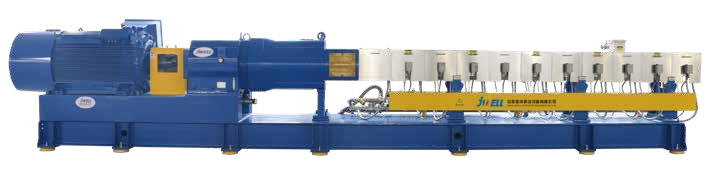

В параллельно вращающихся двухшнековых системах используется высокоскоростная механика с высоким сдвигом, которая идеально подходит для компаундирования, диспергирования наполнителей, легирования и реактивной экструзии. Материал перемещается между шнеками по восьмерке, что обеспечивает максимальное обновление площади поверхности. Это агрессивное смешивание – это то, что вам нужно для разрушения агломератов в цветных мастербатчах или диспергирования стеклянных волокон в нейлоновой матрице. Возможности высоких оборотов в минуту позволяют добиться огромной производительности при относительно небольших габаритах машины.
Параллельный двойной шнек, вращающийся в противоположных направлениях, основан на механике с низким сдвигом и высоким давлением, при которой материал транспортируется в закрытых камерах С-образной формы. Это делает его пригодным для экструзии профилей, экструзии труб и обработки термочувствительных материалов, таких как твердый ПВХ. Действие встречного вращения действует как шестеренный насос объемного действия, создавая огромное давление в головке без выделения чрезмерного тепла сдвига. Вот почему вы видите, что они доминируют в секторах экструзии тяжелых труб и широких листов.
Конический двухшнековый экструдер имеет конструкцию конического шнека с большим диаметром на подающем конце и меньшим диаметром на выпускном конце. Большой объем в зоне подачи позволяет перерабатывать материалы с низкой насыпной плотностью и сухие смеси. Небольшой диаметр зоны нагнетания снижает линейную скорость и теплоту сдвига, обеспечивая постепенное наращивание высокого давления. Эта конфигурация является предпочтительным стандартом для высокопроизводительного производства профилей из ПВХ и труб.
Геометрия конических шнеков естественным образом сжимает материал при его движении вперед. Это устраняет необходимость в агрессивных степенях сжатия в конструкции шнека, дополнительно защищая чувствительные к сдвигу полимеры. Массивные упорные подшипники, необходимые для выдерживания противодавления, расположены в более широкой задней части коробки передач, что обеспечивает превосходную механическую стабильность и длительный срок службы.
Зацепляющиеся винты обеспечивают малый зазор и высокую способность к самоочистке. Конструкция без зацепления обеспечивает высокораспределенное перемешивание с меньшим усилием сдвига. Очень важно согласовать эти конструкции с конкретными вязкостями материалов и требованиями к смешиванию, различая высоконаполненные полимеры и смеси эластомеров с низкой вязкостью. Экструдеры без зацепления часто используются в процессах удаления летучих веществ, когда требуется большая площадь поверхности расплава, подвергаемая воздействию вакуума без придания высокого сдвига.
При взаимном зацеплении витки одного винта проникают в каналы другого. Это создает области с высоким сдвигом на вершине, где встречаются винты. В конструкции без зацепления шнеки расположены дальше друг от друга, что позволяет материалу свободно течь между двумя валами. Это приводит к более мягкому перемешиванию, что позволяет смешивать высоковязкие материалы с добавками низкой вязкости, не вызывая разделения фаз.
| Применение | Рекомендуемый тип экструдера | Основные эксплуатационные преимущества |
|---|---|---|
| Компаундирование и мастербатч | Вращающиеся параллельные системы | Высокий сдвиг, отличное дисперсионное смешивание, быстрое обновление поверхности. |
| Экструзия термочувствительного профиля (ПВХ) | Конические или встречно-вращающиеся параллельные системы | Низкое выделение тепла при сдвиге, высокое положительное давление вытеснения. |
| Удаление летучих веществ и удаление растворителя | Многовентилируемые параллельные системы с высоким L/D | Большая площадь поверхности расплава, несколько вакуумных зон. |
| Пищевая и фармацевтическая экструзия | Системы совместного вращения санитарного уровня | Возможность самопротирания, точный контроль температуры. |
Введение твердого материала в экструдер требует точной механики на стыке загрузочного отверстия и шнека. Конструкция рубашки охлаждения загрузочной горловины предотвращает преждевременное плавление и закупорку. Если загрузочное отверстие станет слишком горячим, полимерные гранулы расплавятся и прилипнут к стенкам, блокируя поток материала и приводя к истощению экструдера. Мы пропускаем охлажденную воду через отливку питающего горловины, чтобы поддерживать четкую границу температуры.
Гравиметрические дозаторы (по потере веса) часто необходимы вместо объемных дозаторов для поддержания точных соотношений рецептуры при непрерывной обработке. Объемные питатели предполагают постоянную объемную плотность, что редко справедливо для переизмельченных или высоконаполненных порошков. Гравиметрические дозаторы постоянно взвешивают подаваемый материал и регулируют скорость шнека для поддержания строгого массового расхода, гарантируя, что конечный продукт соответствует точным спецификациям.
Твердый слой разрушается за счет сочетания проводящего тепла от бочки и механического сдвига от блоков для замешивания. Конфигурация профиля шнека в этой зоне диктует скорость и однородность расплава полимера. Обычно мы используем ряд элементов прямой транспортировки для создания давления, за которыми следует секция блока ограничительного перемешивания, которая заставляет твердые гранулы тереться друг о друга и о стенки бочки.
Именно это тепло трения плавит полимер в высокоскоростной двухшнековой установке. Нагреватели ствола в основном предназначены для того, чтобы довести машину до температуры перед запуском и поддерживать заданное значение, если механического сдвига недостаточно. Проектирование этой зоны требует баланса между необходимостью быстрого плавления и риском локального перегрева.
В зонах вентиляции атмосферы и вакуума используются специальные элементы прямой транспортировки для снижения давления и создания тонкой пленки материала. Они удаляют влагу, захваченный воздух, остаточные мономеры и летучие побочные продукты перед матрицей, чтобы предотвратить структурные дефекты конечного продукта. Если вы не удалите эти газы, они будут расширяться по мере выхода расплава из головки, вызывая вспенивание, дефекты поверхности и значительное падение механической прочности.
Последняя зона дозирования стабилизирует давление, чтобы преодолеть сопротивление матрицы. Экструдер взаимодействует с системами фильтрации расплава (устройствами смены сит) и различными фильерными головками (стренговыми, подводными, листовыми, профильными) для достижения конечной геометрии продукта. Винтовые элементы в этой зоне предназначены для минимизации сдвига при максимальной эффективности откачки. Нам нужен устойчивый поток расплава без пульсаций, поступающий в матрицу.
Между экструдером и матрицей устанавливаются сменщики сеток для фильтрации нерасплавленных частиц, деградировавшего полимера и посторонних примесей. Необходимо тщательно контролировать падение давления на фильтрующем пакете. По мере засорения сит противодавление увеличивается, что может сместить профиль плавления дальше в экструдер и изменить всю динамику процесса.
Рассчитайте и укажите соотношение L/D в зависимости от сложности задачи компаундирования. Для стандартной плавки, вентиляции и экструзии профиля обычно требуется соотношение L/D от 24:1 до 36:1. Расширенное составление рецептур, многоточечная подача, впрыск жидкости и глубокое удаление летучих веществ требуют соотношения L/D от 40:1 до 48:1+. Более длинные стволы обеспечивают лучшее смешивание и возможность выполнения нескольких операций, но несут в себе риск ухудшения характеристик и требований к высокому крутящему моменту.
Вы не можете просто купить самый длинный ствол и ожидать хороших результатов. Ствол, который слишком длинный для простой задачи по приготовлению компаунда, подвергнет полимер ненужному нагреву, ухудшив его физические свойства. И наоборот, слишком короткий цилиндр не обеспечит достаточного времени пребывания для надлежащего дисперсионного смешивания или удаления летучих веществ. Вы должны спланировать каждую операцию установки (подача, плавление, смешивание, вентиляция, перекачка) и назначить необходимую L/D для каждой секции.
Абразивный и коррозионный износ ствола и элементов шнека требует тщательного выбора материала. Оцените базовые материалы, такие как азотированные стали, инструментальные стали и стали PM (порошковая металлургия). Рассмотрите возможность использования покрытий и вкладышей, таких как биметаллические вкладыши, хромирование и покрытия методом физического осаждения из паровой фазы (PVD). Сегментированные стволы со сменными изнашиваемыми втулками обеспечивают модульность по сравнению со сплошными стволами. При обработке 30% стеклонаполненного нейлона стандартные азотированные стволы изнашиваются за несколько месяцев. Чтобы выдержать такой уровень истирания, вам потребуются элементы из инструментальной стали PM и биметаллические гильзы ствола.
Выбор надежного поставщика двухшнековых и цилиндрических винтов гарантирует, что вы получите металлургию, подходящую для вашей конкретной рецептуры. Коррозионный износ от фторполимеров или галогенированных антипиренов требует применения сплавов с высоким содержанием никеля, таких как Hastelloy или Inconel. Первоначальная стоимость этих материалов премиум-класса компенсируется значительным сокращением времени простоя и замены деталей.
Переход от лабораторных научных экструдеров к полноценному производству требует применения строгих инженерных принципов. Убедитесь, что выбранная конфигурация эффективно обеспечивает более высокую производительность при сохранении целостности материала. Вы не можете просто увеличить число оборотов в минуту и ожидать той же температуры плавления. Соотношение площади поверхности к объему резко меняется при переходе от лабораторного экструдера диаметром 20 мм к производственному станку диаметром 75 мм.
Теплопередача становится гораздо менее эффективной на более крупных машинах. Механический сдвиг, создаваемый винтами большего диаметра, будет доминировать в термическом профиле. Вы должны отрегулировать геометрию шнека, в частности агрессивность блоков для замешивания, чтобы компенсировать этот сдвиг в термодинамике. Партнерство с опытным производителем двухшнековых экструдеров имеет решающее значение на этапе расширения масштабов производства, чтобы избежать дорогостоящих сбоев в производстве.
Ответ: Он обеспечивает положительное смещение, предотвращая застой материала, а также обеспечивает превосходное смешивание, контроль сдвига и возможность самовытирания. Это позволяет обрабатывать сложные составы, высоконаполненные соединения и реактивные экструзии, которые не удалось бы выполнить при установке с одним шнеком.
Ответ: Идеально подходит для термочувствительных материалов, таких как ПВХ. Большая зона подачи обрабатывает порошки с низкой объемной плотностью, а коническая конструкция снижает тепло сдвига на разгрузочном конце, что позволяет проводить экструзию профиля под высоким давлением без разрушения полимера.
Ответ: Соотношение длины и диаметра указывает длину ствола относительно его внутреннего диаметра. Он определяет доступное время пребывания и количество операций установки (например, выпуск воздуха или боковая подача), которые вы можете выполнить вдоль ствола.
A: Витки одного винта при вращении близко проходят к основанию другого. Этот плотный зазор постоянно соскабливает материал с металлических поверхностей, предотвращая застой, деградацию и отложение полимера на стенках цилиндра.
Ответ: Они позволяют инженерам настраивать профиль шнека, насаживая на шлицевой вал различные элементы транспортировки, замешивания и смешивания. Такая гибкость позволяет переконфигурировать машину для работы с различными полимерами или задачами по компаундированию без покупки совершенно нового шнека.
