Как работает одношнековый экструдер?

Одношнековый экструдер является основной рабочей лошадкой непрерывного производства полимеров и пластмасс, управляя подавляющим большинством базовых процессов экструзии во всем мире. Хотя основная концепция вращающегося шнека внутри нагретой бочки кажется простой, неправильное понимание термодинамических реалий процесса плавки и геометрии шнека приводит к неоптимальным характеристикам оборудования, серьезной деградации материала и крайне неэффективным темпам производства. Операторы часто неправильно рассчитывают баланс между механическим сдвигом и внешним нагревом, что приводит к ухудшению качества расплава и пульсациям на матрице. В этом руководстве по технической оценке подробно описаны точные механические и термические операции этих систем. Понимание этих основных принципов проектирования является обязательным условием для точной оценки поставщиков, определения индивидуальных проектов и снижения эксплуатационных рисков в заводских условиях.

• Механическая и тепловая энергия. Большая часть плавления полимера в одношнековом экструдере происходит за счет механического сдвига (трения), создаваемого вращающимся шнеком, а не только внешними нагревателями цилиндра.
• Зонно-специфическая геометрия: эффективность экструзии зависит от точной калибровки зон подачи, перехода и дозирования для соответствия конкретной реологии полимера.
• Проектирование, ориентированное на применение. Стандартные винты часто выходят из строя в специализированных приложениях; Для достижения высокой производительности необходимы специальные профили шнеков, адаптированные к конечному продукту.
• Современная парадигма: Современные одношнековые конструкции быстро развиваются в сторону высокоскоростных, высокоэффективных и узкоспециализированных операций, расширяя физические границы традиционных пределов производительности.
• Оценка поставщика. Выбор оборудования требует оценки не только первоначальных капитальных затрат, но и возможностей поставщика в области металлургического качества, индивидуального проектирования и обслуживания в течение всего жизненного цикла.

Основная механика: принцип работы одношнековой экструзии

Основным критерием успеха любого процесса экструзии является достижение полностью гомогенного расплава при постоянной температуре и давлении без разрушения полимерных цепей. Система должна непрерывно преобразовывать гранулы твердой смолы в однородную вязкую жидкость и прокачивать ее через ограничительную фильеру с очень стабильной скоростью. Изменения температуры или давления расплава напрямую приводят к неточностям размеров, отклонениям в размерах и физическим дефектам конечного экструдированного продукта.

Чтобы точно понять механику жидкости внутри ствола, инженеры используют фундаментальную мысленную модель, известную как «перевернутая» кинематическая модель. Вместо того, чтобы визуализировать винт, вращающийся внутри неподвижного ствола, вы переворачиваете рамку наблюдения и представляете, как ствол вращается вокруг совершенно неподвижного винта. Такая кинематическая перспектива значительно упрощает расчет скоростей сдвига, сопротивления полимерной пленки и профилей скорости в нисходящем канале. Рассматривая цилиндр как движущийся компонент, вы можете ясно увидеть, как трение между твердым полимером и стенкой цилиндра физически тянет материал вперед по каналу шнека. Это относительное движение создает мощные силы сдвига, необходимые для вязкой диссипации, которая действует как основной источник тепла для плавления полимера.

Стандартный экструзионный шнек разделен на три отдельные функциональные зоны, каждая из которых спроектирована для определенной фазы непрерывного процесса.

В зоне подачи эффективность транспортировки во многом зависит от поддержания высокого коэффициента трения на стенке цилиндра и низкого коэффициента трения на основании шнека. Операторы должны строго контролировать охлаждающую воду в подающем горловине, чтобы предотвратить прилипание смолы к основанию шнека, что немедленно останавливает подачу вперед.

Переходная зона диктует термодинамическую реальность плавления. Поскольку диаметр корня постепенно увеличивается, он сжимает материал. «Твердый слой» нерасплавленных окатышей образуется на ведомом звене, в то время как «бассейн расплава» собирается на ведущем звене. Полимер плавится преимущественно на поверхности ствола, соскабливается набегающим полетом и накапливается в растущей ванне расплава. Критическим видом отказа здесь является разрушение твердого слоя. Если твердый слой разрушается преждевременно, нерасплавленные куски устремляются вперед в зону дозирования, что приводит к выходу нерасплавленного материала и резким колебаниям давления в головке экструзионной головки.

На заводах широко распространено заблуждение, что внешние нагревательные ленты обеспечивают большую часть энергии, необходимой для плавления пластика. На самом деле крутящий момент приводного двигателя преобразуется непосредственно в тепловую энергию посредством вязкого рассеяния в расплаве полимера. Механическое сдвиговое трение, создаваемое вращающимся шнеком о высоковязкий полимер, обеспечивает до 80% энергии плавления во время установившихся операций. Внешние нагреватели в первую очередь доводят машину до рабочей температуры во время первоначального запуска и поддерживают заданное значение, предотвращая потерю тепла из окружающей среды.

Ключевые компоненты и архитектура системы

Разбивка физической архитектуры машины позволяет установить четкие и объективные аспекты оценки закупок и тяжелого промышленного обслуживания.

Экструдеры требуют массивной передачи мощности с высоким крутящим моментом и низкой скоростью. Приводной двигатель и коробка передач должны обеспечивать постоянную вращательную силу, чтобы преодолеть огромное сопротивление вязкого расплава полимера. Узел упорного подшипника, возможно, является наиболее важным механическим компонентом во всей трансмиссии. Он должен поглощать огромную обратную осевую силу, возникающую при проталкивании расплава высокой вязкости вперед через фильеру с высокой степенью ограничения. Если вы рассчитаете давление напора, умноженное на площадь поперечного сечения винта, результирующая обратная тяга будет огромной. Выход из строя упорного подшипника приводит к немедленному и катастрофическому разрушению коробки передач.

Металлургические требования к шнекам и цилиндрам исключительно строгие. Они должны выдерживать экстремальный абразивный износ от наполненных полимеров, высокое внутреннее давление и коррозионные выделения газов из таких материалов, как ПВХ или фторполимеры. Биметаллические накладки ствола, глубокое азотирование и специальные покрытия из сплавов являются стандартными средствами защиты от износа и коррозии.

1. Оцените глубину и твердость азотированного слоя. Стандартное газовое азотирование должно достигать глубины не менее 0,5–0,8 мм с поверхностной твердостью более 900 HV.
2. Осмотреть технику полетной наплавки. Применения в условиях сильного износа требуют наплавки на радиусах полетов, таких как Colmonoy 56 или Stellite, для предотвращения преждевременной потери диаметра.
3. Проверьте допуски на прямолинейность и соосность. Деформированный винт будет тереться о ствол, вызывая немедленное истирание и катастрофический износ металла по металлу.
4. Оцените процесс литья биметаллического ствола. Центробежное литье должно обеспечивать равномерный, непористый слой износа, который идеально сцепляется со стальной основой.

При оценке отдельного поставщика шнеков и цилиндров оцените их допуски на обработку и процессы закалки материала. Плотные зазоры между витком шнека и стенкой цилиндра необходимы для предотвращения утечки потока через витки, что резко снижает эффективность откачки и увеличивает время пребывания, что приводит к деградации материала.

Экструдер должен легко взаимодействовать с головками определенной геометрии, чтобы определять форму конечного продукта. Независимо от того, используются ли плоские матрицы для литья листов или кольцевые матрицы для труб и пленки с раздувом, конструкция головки должна поддерживать однородность давления и температуры, установленную в зоне дозирования. Плохая интеграция последующих этапов приводит к дисбалансу потоков, что приводит к появлению деформированных, напряженных или несоответствующих техническим характеристикам продуктов.

Конфигурации и настройка для конкретных приложений

В различных отраслях производства требуются весьма специфические конструкции шнеков для достижения целевых производственных результатов. Готовые универсальные геометрии редко обеспечивают оптимальные характеристики для различных семейств полимеров.

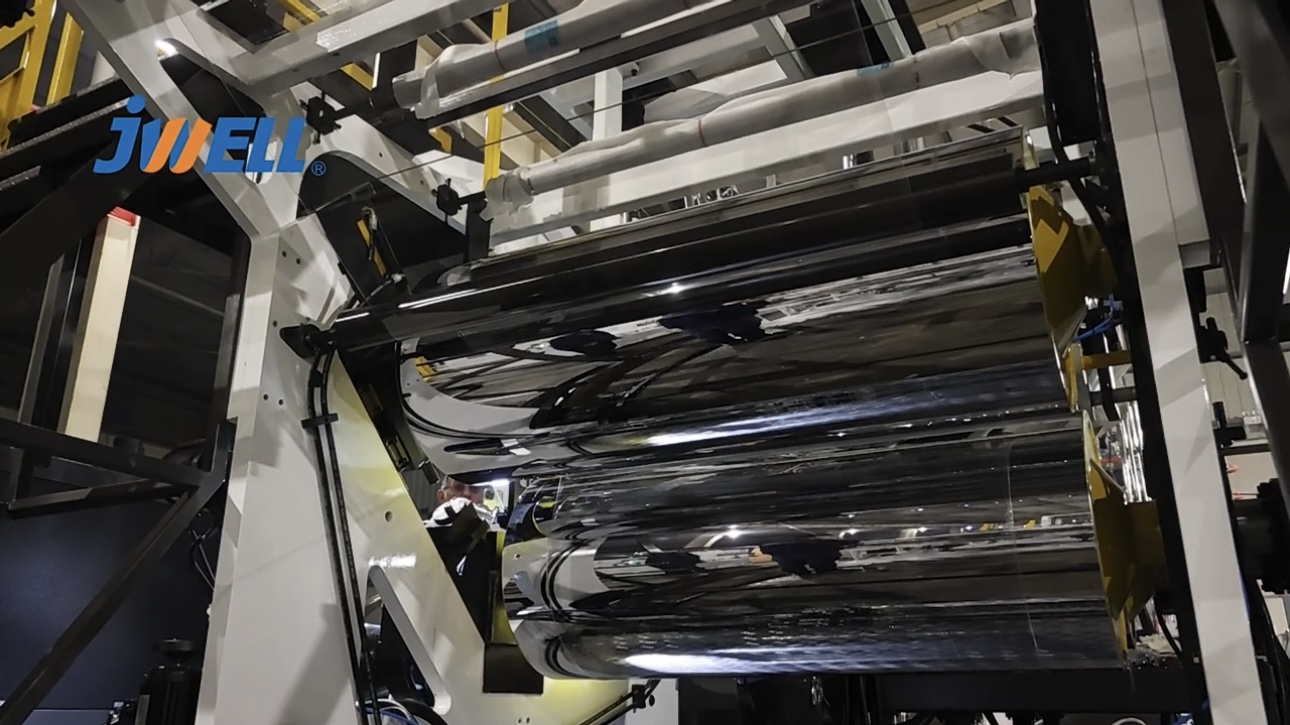

Производство плоских полотен требует исключительной однородности расплава. Шнек для экструзии листов и пленки в значительной степени направлен на предотвращение изменений толщины и оптических дефектов, таких как гели, неплавление или линии потока. Эти винты часто объединяют барьерные пролеты в переходной зоне. Барьерная планка физически отделяет твердый слой от ванны расплава, абсолютно предотвращая разрушение твердого слоя и обеспечивая продвижение только полностью расплавленного полимера. Кроме того, в конце зоны дозирования установлены мешалки Мэддока, ананаса или спиральные сдвиговые смесители для улучшенной термической и распределительной гомогенизации непосредственно перед поступлением расплава в плоскую фильеру.

Нанесение изоляционных и защитных слоев на электрические провода и кабели при высоких скоростях линии представляет собой уникальные эксплуатационные реалии. Этот процесс требует использования крейцкопфов и чрезвычайной устойчивости к высокому давлению для обеспечения равномерной, бездефектной толщины покрытия вокруг быстродвижущегося медного или алюминиевого проводника. Даже незначительное повышение напряжения в этом случае немедленно приводит к появлению оголенных участков, превышению диаметра или сбоям при проверке искры.

Универсальные подходы серьезно снижают производительность и качество. Специальная конструкция экструзионного шнека оптимизирует соотношение длины к диаметру (L/D) и степень сжатия на основе индекса текучести расплава (MFI), объемной плотности, чувствительности к сдвигу и термической стабильности конкретной смолы.

Одношнековые и двухшнековые экструдеры: сравнительная оценка

Выбор между одно- и двухшнековыми технологиями требует четкой, объективной концепции, основанной на эксплуатационных компромиссах, механической сложности и общей производственной ценности.

Двухшнековые экструдеры обеспечивают превосходное дисперсионное и распределительное смешивание. Их взаимозацепляющиеся винты абсолютно необходимы для смешивания сильнонаполненных материалов, легирования различных полимеров и введения высоких концентраций красителей или добавок. Однако одношнековые экструдеры, как правило, гораздо более эффективны и стабильны при создании высокого и постоянного давления. Это делает их предпочтительным выбором для операций формовки профилей, где сопротивление штампа является значительным.

Одиночные винты требуют значительно более низких капитальных затрат и затрат на техническое обслуживание. Двойные винты включают в себя очень сложные коробки передач для приведения в движение двух валов, находящихся в непосредственной близости, более высокую скорость износа из-за сил взаимодействия и огромные затраты на замену модульных винтовых элементов и сегментированных цилиндров.

Современное одношнековое оборудование быстро развивается в направлении более высоких скоростей шнеков и специализированных барьерных конструкций. Эти достижения сокращают разрыв в производительности двухшнековых экструдеров для конкретных применений, предлагая улучшенные скорости смешивания и производительности без дополнительных затрат на техническое обслуживание двухшнековых систем.

1. Выберите один шнек для обработки первичных или предварительно приготовленных материалов, где стабильность давления является основным требованием.
2. Выберите один винт для экструзии стандартных профилей, производства труб и операций выдува пленки.
3. Выберите один шнек для покрытия проводов и кабелей там, где высокие скорости линии требуют постоянной и плавной подачи расплава.
4. Укажите один винт для литья листов с использованием стандартных полиолефинов или ПЭТ.

Оценка поставщиков и снижение рисков внедрения

Неправильный выбор поставщиков несет в себе огромные риски внедрения, включая преждевременный износ оборудования, нестабильную производительность и длительные и дорогостоящие простои.

Квалифицированный производитель одношнековых экструдеров должен продемонстрировать надежные собственные возможности проектирования и реологического моделирования. Они должны предоставить прозрачные данные о металлургических источниках своих бочек и шнеков, доказывающие происхождение и обработку стали. Кроме того, до получения разрешения на поставку оборудования не подлежат проверяемым испытаниям производительности, таким как строгие заводские приемочные испытания (FAT) с использованием конкретных производственных смол.

Износ шнека и ствола неизбежен из-за постоянного истирания и коррозии. Партнерство с поставщиком, который предоставляет комплексное обслуживание экструзионного оборудования для пластика, имеет решающее значение для долгосрочной прибыльности. Это включает в себя составление графиков профилактического технического обслуживания, обеспечение быстрой доступности запасных частей и предложение профессиональных услуг по восстановлению винтов или нанесению повторного покрытия для продления срока службы вашего капитального оборудования.

Заключение

1. Немедленно проверьте свои текущие экструзионные линии на наличие признаков скачков давления, расплавления или чрезмерной нагрузки двигателя, документируя точные рабочие параметры во время этих событий.
2. Составьте полный список рецептур ваших конкретных материалов, включая объемную плотность, индекс текучести расплава и процент переизмельчения, который послужит основой для любой модернизации оборудования.
3. Вытащите существующие винты во время следующего периода технического обслуживания и измерьте наружные диаметры шлицев микрометрами, чтобы рассчитать точную скорость износа и оставшийся срок службы.
4. Проконсультируйтесь со специализированным производителем, чтобы провести индивидуальное реологическое моделирование на основе ваших документированных материалов, чтобы определить, увеличит ли производительность барьерный полет или специализированный смеситель.

Часто задаваемые вопросы

Вопрос: Каково стандартное соотношение L/D для одношнекового экструдера?

A: Стандартное соотношение длины к диаметру (L/D) обычно составляет от 24:1 до 30:1. Конкретные применения диктуют точное соотношение. Более короткие соотношения, например 20:1, используются для чувствительных к сдвигу материалов, таких как ПВХ, чтобы минимизировать время пребывания. Более длинные соотношения 33:1 или более необходимы для высокопроизводительной переработки полиолефинов, а также для применений, требующих высокой производительности смешивания и плавления.

Вопрос: Как одношнековый экструдер генерирует тепло?

Ответ: Тепло генерируется за счет баланса механического трения сдвига и внешних нагревателей ствола. Вращающийся винт создает интенсивное трение внутри вязкого полимера, преобразуя крутящий момент приводного двигателя непосредственно в тепловую энергию за счет вязкостной диссипации. Внешние нагреватели в первую очередь обеспечивают начальный пусковой нагрев и поддерживают температурный профиль, предотвращая потери окружающей среды.

Вопрос: Можно ли использовать одношнековый экструдер для компаундирования?

Ответ: Он имеет серьезные ограничения при составлении компаундов по сравнению с двухшнековыми шнеками, поскольку ему не хватает интенсивного дисперсионного смешивания, необходимого для высоких загрузок добавок или разрушения агломератов. Однако включение специализированных секций смешивания, таких как Maddock или спиральных миксеров, частично смягчает решение очень легких задач по приготовлению компаундов или смешиванию цветов.

Вопрос: Что такое «разрушение твердого слоя» и как оно влияет на качество продукции?

Ответ: Разрушение твердого слоя происходит, когда слой нерасплавленного полимера в переходной зоне преждевременно разрушается до полного плавления. Это позволяет нерасплавленным твердым кускам проникать в зону дозирования и проходить через фильеру, что приводит к серьезным дефектам поверхности, образованию гелей и резким скачкам давления.

Вопрос: Что вызывает помпаж в одношнековом экструдере?

Ответ: Помпаж обычно вызван техническими неисправностями, такими как неравномерная подача из бункера, неправильные температурные профили, которые вызывают закупоривание загрузочного отверстия, разрушение твердого слоя в переходной зоне или фундаментальное несоответствие между геометрией шнека и конкретной реологией смолы.

Вопрос: Как часто следует заменять экструзионный шнек и цилиндр?

Ответ: Сроки замены сильно различаются в зависимости от обрабатываемых материалов. При обработке высокоабразивных стеклонаполненных полимеров может потребоваться замена каждые 1–2 года. Обработка чистых, первичных полиолефинов может обеспечить срок службы компонентов от 5 до 10 лет. Регулярные измерения износа микрометром необходимы для определения точных графиков замены.

Вопрос: Какова степень сжатия при экструзии?

О: Степень сжатия — это отношение глубины полета в зоне подачи к глубине полета в зоне измерения. Он определяет, насколько полимер сжимается при плавлении, что имеет решающее значение для вытеснения захваченного воздуха и обеспечения равномерной передачи тепла в ванну расплава.
