Секрет удвоения эффективности производства труб: конструкция шнека для экструзии пластиковых труб «три в одном»

Один

Пластиковые трубы, в том числе водопроводные и газопроводные трубы HDPE/MDPE, полиолефиновые трубы PE/PP, трубы малого диаметра PPR/PE-RT/PEX и гофрированные трубы PE/PP, составляют основу современного муниципального строительства, водоснабжения и канализации зданий, а также транспортировки газа. Они играют незаменимую роль в своих областях.

Водоснабжение и транспортировка газа: трубы HDPE/MDPE, обладающие превосходной коррозионной стойкостью, гибкостью и устойчивостью к быстрому распространению трещин, стали предпочтительным материалом для городских сетей водоснабжения и транспортировки природного газа среднего и низкого давления. Их метод соединения термосваркой создает интегрированную герметичную систему, значительно снижающую уровень утечек и обеспечивающую безопасность питьевой воды и надежность передачи газа. Полиолефиновые трубы ПЭ/ПП также широко используются в городском водоснабжении, сельскохозяйственном ирригации и транспортировке промышленных жидкостей. Их легкий вес и высокая прочность значительно снижают сложность строительства, а также затраты на эксплуатацию и техническое обслуживание.

Построение горячей и холодной воды и отопления: трубы PPR являются стандартным выбором для внутренних систем горячего и холодного водоснабжения, обеспечивая высокую термостойкость, устойчивость к давлению, гигиеничность и нетоксичность. Трубы PE-RT и PEX, обладающие превосходной устойчивостью к нагреванию, широко используются в системах теплого пола и системах передачи горячей воды при высоких температурах. Их гибкость позволяет им адаптироваться к деформациям здания, они легко монтируются и имеют срок службы более 50 лет.

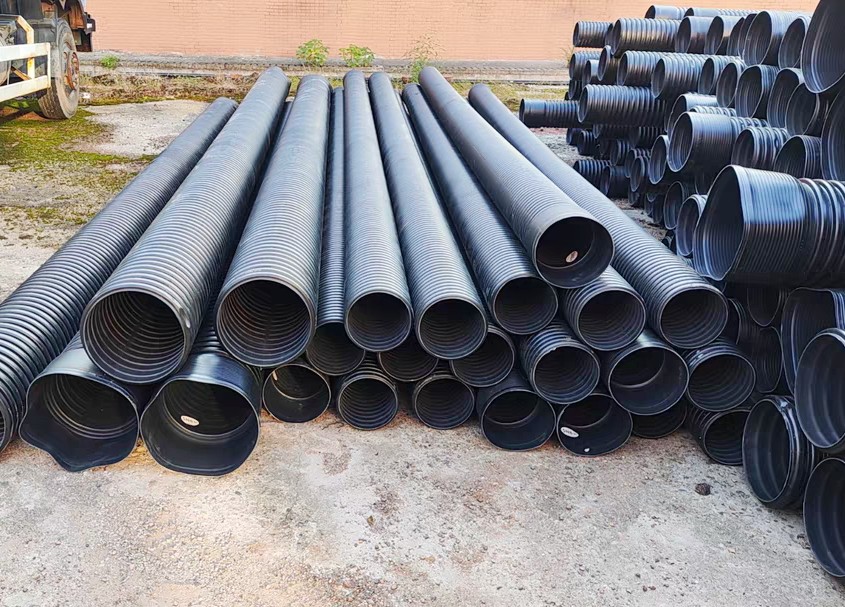

Дренаж и защита кабеля: гофрированные трубы из ПЭ/ПП с двойными стенками отличаются высокой кольцевой жесткостью, малым весом и коррозионной стойкостью, что делает их идеальными для городских сточных вод, сбора дождевой воды, а также для прокладки силовых и коммуникационных кабелей. Их гофрированная структура обеспечивает несущую способность при значительной экономии материала, что соответствует концепции «зеленого» строительства.

Два

Важность: Применение вышеупомянутых труб не только способствовало технологическим инновациям по «замене стали пластиком», но также внесло значительный вклад в обеспечение общественной безопасности, сохранение водных ресурсов, повышение комфорта жизни и снижение затрат жизненного цикла. Они устойчивы к коррозии, не окалины, сейсмостойки и морозостойки, что позволяет эффективно избежать вторичного загрязнения и проблем с ржавчиной, связанных с традиционными металлическими трубами. Они являются ключевой гарантией безопасной эксплуатации и устойчивого развития современной инфраструктуры.

В условиях растущей конкуренции в отрасли эффективность экструзии напрямую определяет производственные мощности, энергопотребление, качество продукции и затраты, что ставит эффективных производителей труб в непревзойденное положение. Ориентируясь на технологические характеристики полиолефиновых труб, таких как HDPE, MDPE, PP, PPR, PE-RT и PEX, компания Jwellmech в Сучжоу （ https://www.jwellmech.com/ ，+86- 15806221827） добилась технологического прорыва в высокоэффективной экструзии благодаря синергетическому сочетанию шнека «разделение + барьер + смешивание» «три в одном» и «разъемного цилиндра с внутренняя спиральная канавка. Это систематически оптимизирует весь процесс: от транспортировки материала, пластификации и смешивания до повышения давления.

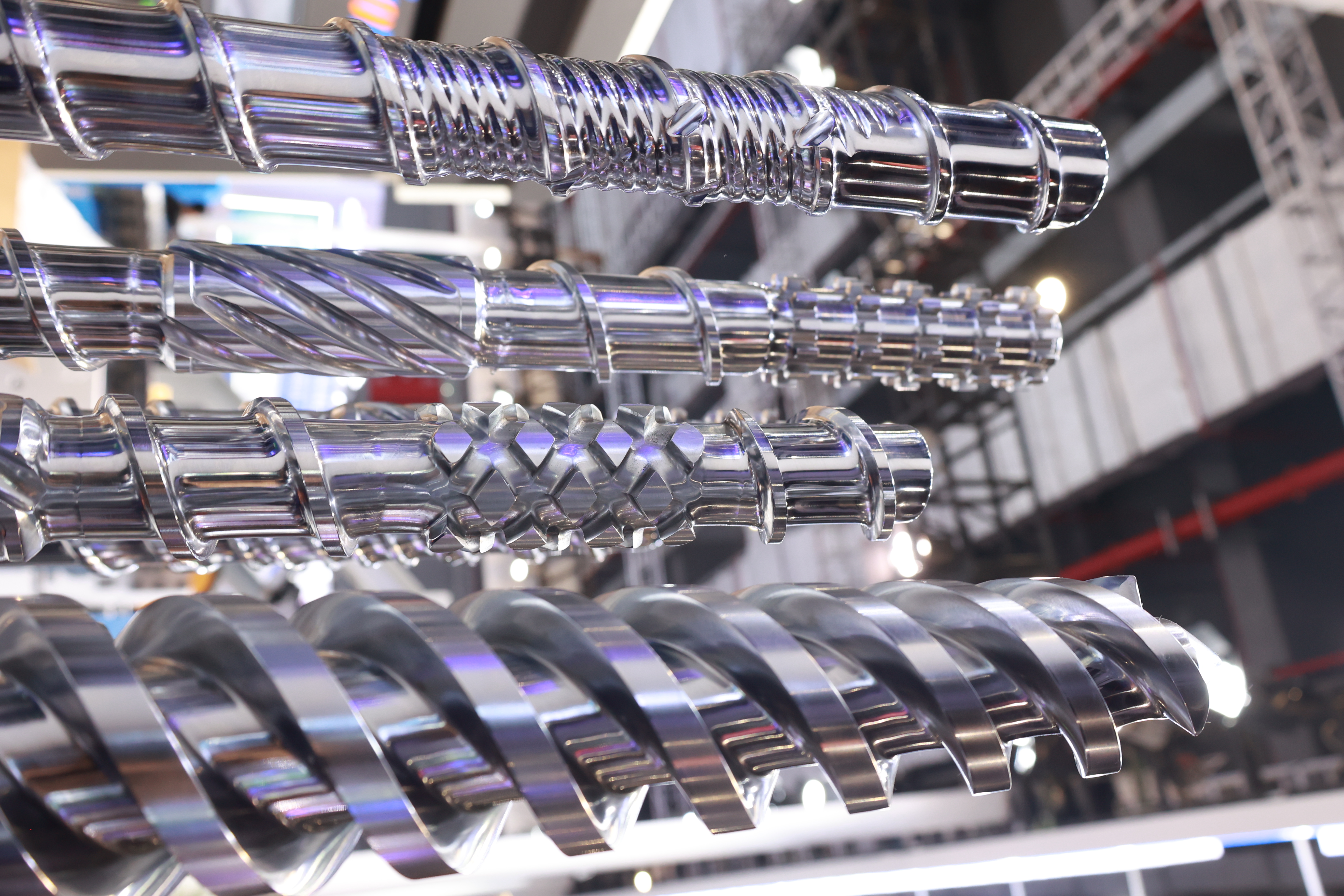

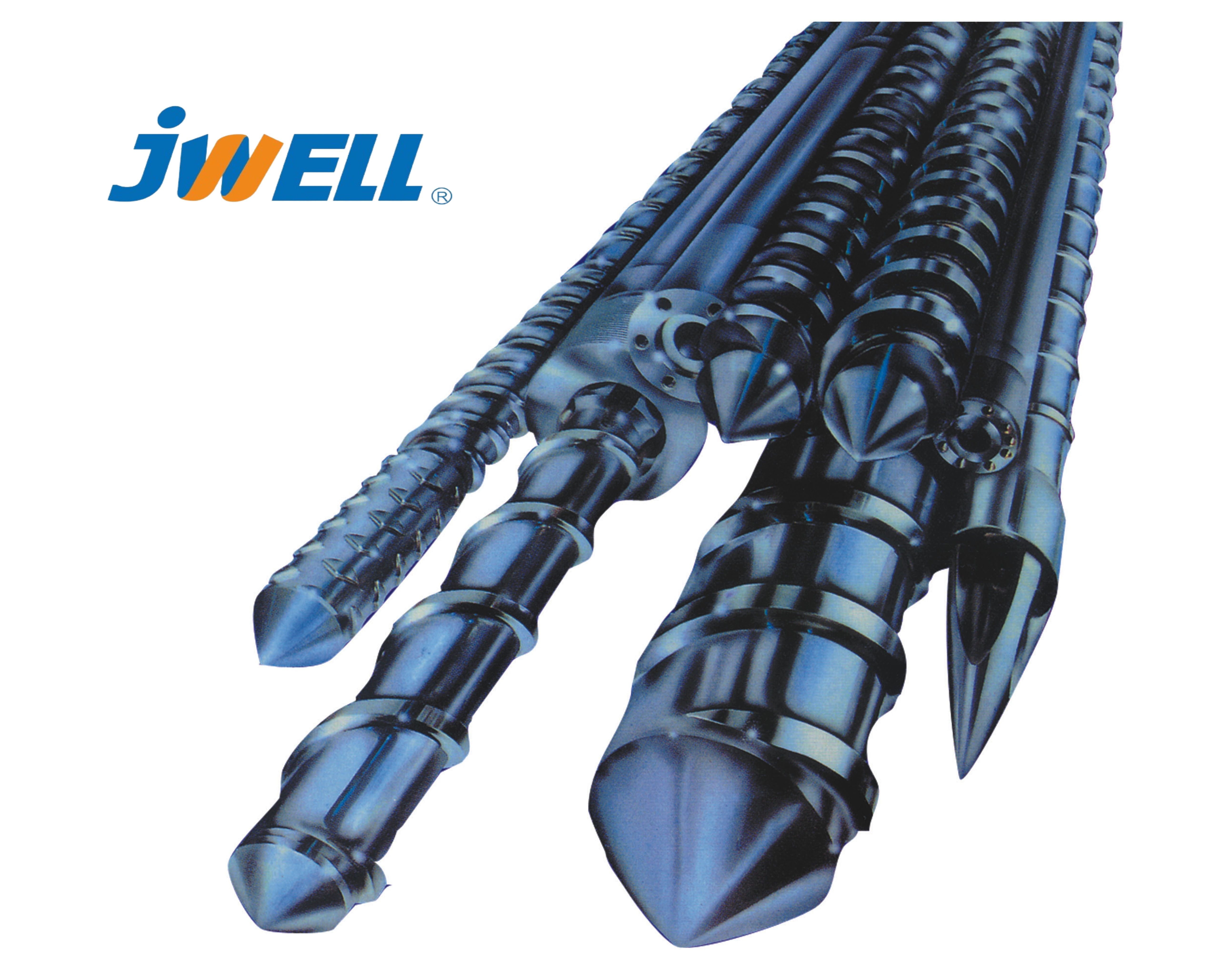

Во-первых, сепарационная секция шнека является отправной точкой всего высокоэффективного процесса пластификации. В обычном шнеке между секцией подачи и секцией сжатия расплавленный материал и нерасплавленные твердые частицы часто смешиваются друг с другом. Остающиеся в расплаве твердые фрагменты не только препятствуют течению, но и удлиняют длину плавки и ограничивают увеличение скорости шнека. Сучжоу Jwellmech（ https://www.jwellmech.com/ ，+86- 15806221827） сепарационная секция с помощью специальной геометрии шнека принудительно отделяет уже расплавленный материал от нерасплавленных твердых частиц, образуя два независимых канала: расплав подается вперед по одному каналу, а твердые частицы направляются в другой канал ближе к внутренней стенке бочки, где они поглощают тепло и плавятся раньше и быстрее. Такое принудительное разделение сокращает расстояние, необходимое для полного превращения твердого вещества в жидкость, позволяя шнеку работать на более высоких скоростях без «недостаточной пластификации», тем самым достигая более высокой производительности при той же длине шнека.

После разделительной секции барьерная секция еще больше усиливает эффект плавления. Даже после секции разделения в расплаве могут оставаться небольшие нерасплавленные частицы или гели. Барьерная секция включает в себя несколько узких барьерных зазоров на винте. Когда расплав проходит через эти зазоры, он подвергается интенсивному сдвигу и теплопроводности, полностью расплавляя любые остаточные твердые частицы за очень короткое время. В то же время барьерная секция устраняет «пики плавления» в расплаве, то есть предотвращает деградацию материала, вызванную локализованным сдвиговым перегревом, и делает распределение температуры расплава более равномерным. Это особенно важно для термочувствительных полиолефинов, таких как PPR и PE‑RT, поскольку неравномерная температура может вызвать колебания толщины стенок или следы течения на поверхности трубы.

Полностью расплавленный материал затем поступает в секцию смешивания. В секции смешивания обычно используются штифты, элементы зубчатого или волнового типа для многократного разделения, перенаправления и воссоединения расплава. Это механическое воздействие обеспечивает два типа эффектов смешивания: распределительное смешивание равномерно диспергирует различные компоненты (например, цветную маточную смесь, антиоксиданты, технический углерод и другие добавки) в расплаве, избегая образования полос или различий в цвете; Дисперсионное смешивание разрушает агломерированные наполнители или крошечные нерасплавленные гели, предотвращая дефекты поверхности, такие как пятна или слабые механические точки на трубе. При производстве труб наличие секции смешивания значительно повышает стабильность качества продукции, особенно когда сырье содержит переработанный материал или партии с различными свойствами — секция смешивания эффективно устраняет различия между партиями.

Синергический эффект этих трех секций значительно увеличивает пластифицирующую способность шнека: сепарационная секция сокращает длину плавления, барьерная секция завершает окончательное плавление и гомогенизирует температуру, а секция смешивания обеспечивает однородность компонентов. В результате при том же соотношении длины к диаметру (L/D) высокоэффективный шнек может работать на скорости на 50–100 % выше, чем у обычного шнека, при этом производительность увеличивается соответственно на 30 – 60 %, а колебания температуры расплава можно контролировать в пределах ±2°C, обеспечивая стабильный и однородный расплав для последующего определения размеров штампа.

Однако одной только эффективной пластификации недостаточно; Производительность по транспортировке твердых частиц часто является узким местом, ограничивающим высокоскоростную экструзию. В обычных бочках при транспортировке вперед используется трение между материалом и внутренней стенкой бочки. При увеличении скорости шнека легко возникает проскальзывание или неравномерная подача, что препятствует линейному увеличению производительности. Чтобы решить эту проблему, новый ствол компании Suzhou Jwellmech（ https://www.jwellmech.com/ ，+86- 15806221827） имеет конструкцию «раздельный ствол + внутренняя спиральная канавка». Разъемная конструкция делит цилиндр на три независимых модуля: секцию подачи, секцию плавления и секцию дозирования. Каждую секцию можно независимо регулировать по температуре, охлаждать и заменять. Это позволяет оптимизировать температурный профиль в соответствии с характеристиками материала: загрузочную секцию можно принудительно охлаждать, чтобы предотвратить преждевременное плавление и засорение загрузочного отверстия; секция плавления точно нагревается, чтобы способствовать пластификации; а измерительная секция поддерживает постоянную температуру для стабильного давления. Что еще более важно, разъемная конструкция позволяет прецизионно обрабатывать спиральные канавки на внутренней стенке загрузочной секции (канавки обычно проходят напротив или под углом к ​​виткам шнека), в то время как внутренние стенки последующих секций остаются гладкими, чтобы избежать застоя расплава. Эти внутренние спиральные канавки эффективно добавляют к стволу вспомогательные транспортирующие элементы. Когда винт вращается, материал попадает в канавки, создавая силу перемещения вперед, намного превышающую обычное трение. Эффективность транспортировки твердых частиц может быть увеличена с 0,3–0,5 для обычной бочки до более 0,8, приближаясь к теоретическому максимуму. Это означает, что даже при очень высоких скоростях шнека секция подачи может стабильно проталкивать материал в зону плавления, не «голодав» и не «затопляя». В то же время спиральные канавки предварительно уплотняют материал, удаляют увлеченный воздух и увеличивают объемную плотность — особенно ценное свойство для материалов с низкой объемной плотностью, таких как вторсырье или порошки.

Еще одним преимуществом раздельной конструкции является экономичность обслуживания. Износ ствола происходит преимущественно в подающей части. В случае обычного цельного ствола после износа весь ствол необходимо заменять с большими затратами. Напротив, разделенная конструкция требует только замены изношенного модуля секции подачи, что значительно снижает долгосрочные эксплуатационные расходы. Кроме того, для разных материалов труб могут потребоваться разные параметры спиральной канавки (например, глубина канавки, шаг, количество заходов). Разъемный цилиндр позволяет быстро менять соответствующую секцию подачи, повышая гибкость производственной линии.

Комбинация шнека «три в одном» компании Suzhou Jwell и «разъемного цилиндра с внутренней спиральной канавкой» создает эффективную цепочку, охватывающую весь процесс: от транспортировки твердых веществ, плавления и пластификации до смешивания и гомогенизации. На этапе транспортировки твердых частиц спиральная канавка обеспечивает стабильную подачу даже при высоких скоростях шнека. На стадии плавления и пластификации разделительные и барьерные секции обеспечивают быстрое и равномерное плавление. На этапе смешивания и гомогенизации секция смешивания устраняет различия в составе. Конечные результаты для линий по производству труб одного и того же диаметра: увеличение производительности на 30–60 %, снижение энергопотребления на 15–25 %, допуск по толщине стенок сужается с ± 8–10 % (обычные экструдеры) до ± 4–5 %, а также возможность стабильно перерабатывать вторсырье, высоконаполненные компаунды и порошки с низкой насыпной плотностью. Таким образом, эта комбинация шнека и цилиндра представляет собой основную технологию для достижения высокоскоростной, высокопроизводительной и высококачественной экструзии на современных линиях по производству труб. Он широко применяется для производства различных труб, в том числе труб для водоснабжения и газоснабжения HDPE/MDPE, полиолефиновых труб PE/PP, труб малого диаметра PPR/PE‑RT/PEX и гофрированных труб PE/PP.

Вкратце: Пластиковые трубы являются важнейшей гарантией современной инфраструктуры, охватывающей такие области, как водоснабжение, транспортировка газа, горячее/холодное водоснабжение и канализация, а также защита кабелей. Компания Suzhou Jwell представила комбинированную конструкцию, включающую шнек «разделение + барьер + смешивание» «три в одном» и «разъемный цилиндр с внутренней спиральной канавкой» для полиолефиновых труб, совершив революцию в эффективности всего процесса: производительность увеличилась на 30–60 %, потребление энергии снизилось на 15–25 %, допуск по толщине стенки сузился до ± 4–5 %, а также появилась возможность стабильно обрабатывать сложные материалы, такие как вторсырье. Это основной технологический путь для высокоскоростной, высокопроизводительной и высококачественной экструзии труб.
